Air Bellow được sử dụng ở đâu trong sản xuất giấy?

Hộp thổi khí chủ yếu được sử dụng trong sản xuất giấy ở những nơi máy cần chuyển động bằng khí nén linh hoạt, lực được kiểm soát, cách ly rung hoặc điều chỉnh vị trí tự động. Các ứng dụng phổ biến bao gồm định hình vải và nỉ ép, căng vải, định vị cuộn dẫn hướng, cơ chế ép và lịch được chọn, cũng như các hệ thống điều chỉnh khí nén khác xung quanh máy giấy.

Vai trò của nó đặc biệt quan trọng khi lò xo cơ khí cứng hoặc bộ truyền động cố định không đủ độ linh hoạt. Bằng cách thay đổi áp suất khí nén, ống thổi khí có thể mang lại chuyển động trơn tru và lực điều chỉnh được đồng thời hấp thụ một phần rung động do thiết bị quay tốc độ cao tạo ra. Tập đoàn Sun Hong cung cấp các sản phẩm Cao su Air Bellow cho Máy Giấy và các bộ phận dẫn hướng khí nén liên quan cho các vị trí máy giấy khác nhau.

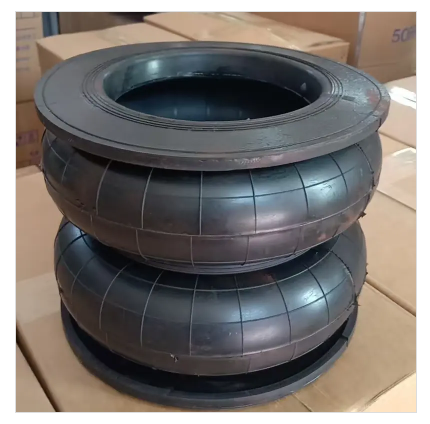

Air Bellow làm gì trên máy giấy?

Ống thổi khí của máy giấy là một bộ phận khí nén bằng cao su được gia cố linh hoạt. Khí nén đi vào bên dưới và thay đổi chiều cao hoặc lực đỡ của nó, cho phép nó di chuyển hoặc định vị một cuộn, khung hoặc cơ cấu dẫn hướng được kết nối. Không giống như xi lanh khí nén cứng thông thường, cấu trúc cao su linh hoạt có thể chịu được chuyển động có kiểm soát đồng thời giúp cách ly rung động và sốc cơ học.

Trong sản xuất giấy, điều này rất hữu ích vì vải định hình, nỉ ép, vải sấy, cuộn và hệ thống bác sĩ hoạt động liên tục dưới sự thay đổi sức căng và tải trọng. Các bộ phận của máy giấy cũng chịu rung động, giãn nở nhiệt, độ ẩm và biến đổi tốc độ. Hộp xếp khí nén có thể đáp ứng những thay đổi này mà không cần dựa vào liên kết cơ học hoàn toàn cứng nhắc.

Các chức năng chính của nó có thể bao gồm:

Thiết kế bên dưới thực tế phải phù hợp với hành trình, tải trọng, áp suất, chiều cao lắp đặt và cấu trúc máy xung quanh.

Ống thổi khí trong hệ thống dẫn hướng vải định hình

Một trong những ứng dụng phổ biến nhất của sản xuất giấy là dẫn hướng vải định hình tự động.

Vải tạo hình di chuyển liên tục quanh nhiều cuộn trong phần tạo hình. Ngay cả khi vải và cuộn được lắp đúng cách, những khác biệt nhỏ về căn chỉnh cuộn, độ căng của vải, nhiễm bẩn, mài mòn hoặc điều kiện máy có thể khiến vải di chuyển dần về một phía.

Nếu chuyển động ngang này không được khắc phục, mép vải có thể cọ xát vào các bộ phận của máy. Độ lệch liên tục có thể làm hỏng mép, làm biến dạng độ căng của vải, tạo nếp nhăn và rút ngắn tuổi thọ của quần áo.

Bộ dẫn hướng dưới khí nén giải quyết vấn đề này bằng cách kết hợp bộ phận cảm biến với bộ truyền động khí nén. Cảm biến phát hiện chuyển động của vải, trong khi áp suất không khí thay đổi bên trong bộ truyền động khiến cuộn dẫn hướng chuyển động nhẹ. Việc thay đổi góc cuộn sẽ hướng vải trở lại vị trí chạy bình thường.

Hướng dẫn chạy vải nỉ bằng khí nén cho máy giấy của Sun Hong được thiết kế dựa trên nguyên tắc này. Bộ dẫn hướng khí nén kết hợp cảm biến tín hiệu và bộ truyền động để điều khiển vị trí cuộn dẫn hướng và tự động điều chỉnh độ lệch của vải.

Mục tiêu không phải là thực hiện các chuyển động lớn. Bộ dẫn hướng vận hành đúng cách sẽ thực hiện các chỉnh sửa nhỏ và tăng dần để vải vẫn ở chính giữa mà không phải chịu lực ngang đột ngột.

Tại sao hướng dẫn Air Bellow lại quan trọng đối với việc tạo hình vải?

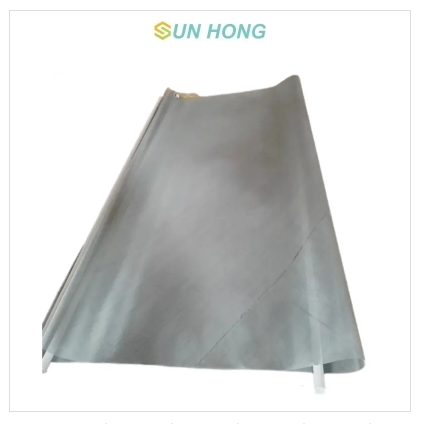

Vải định hình là một trong những loại quan trọng nhất quần áo máy giấy vì nó hỗ trợ vật liệu ngay sau hộp đầu đồng thời cho phép nước thoát qua cấu trúc của nó. Việc theo dõi ổn định là cần thiết vì vải có thể chạy liên tục ở tốc độ cao trên nhiều cuộn và các bộ phận khử nước.

Nếu vải di chuyển liên tục từ bên này sang bên kia, một số vấn đề có thể phát sinh. Độ mài mòn ở mép có thể tăng lên, lực căng theo hướng máy có thể trở nên không đồng đều và vải có thể tiếp xúc với các cấu trúc máy cố định. Khả năng theo dõi kém cũng có thể khiến người vận hành tăng độ căng một cách không cần thiết nhằm cố gắng ổn định vải.

Bộ dẫn hướng ống thổi khí được điều chỉnh tốt cung cấp cơ chế điều chỉnh có kiểm soát mà không yêu cầu quần áo bị căng quá mức. Cảm biến xác định độ lệch, bộ điều khiển khí nén thay đổi áp suất của bộ truyền động và cuộn dẫn hướng thay đổi vị trí đủ để hướng vải về phía giữa.

Dòng sản phẩm của Sun Hong Quần áo Máy Giấy bao gồm vải định hình, nỉ ép và vải sấy. Các sản phẩm quần áo này thực hiện các chức năng khác nhau nhưng đều yêu cầu căn chỉnh cuộn, độ căng, dẫn hướng và làm sạch phù hợp để duy trì hoạt động ổn định.

Do đó, ống thổi khí không trực tiếp cải thiện khả năng thoát nước. Đóng góp của nó là về mặt cơ học: nó giúp giữ cho quần áo vận hành ở đúng vị trí để vải có thể thực hiện chức năng tạo hình hoặc khử nước như dự kiến.

Ống thổi khí trong hệ thống dẫn hướng nỉ ép

Hướng dẫn nỉ ép là một ứng dụng chính khác.

Cảm giác ép di chuyển qua bộ phận ép trong khi mang nước ra khỏi màng giấy ướt và giúp phân phối áp lực qua núm. Nỉ đi qua nhiều cuộn dẫn hướng, cuộn căng, thiết bị hút và cuộn ép. Bởi vì nó hoạt động trong điều kiện ướt và chịu tải cơ học đáng kể nên việc theo dõi ổn định là điều cần thiết.

Lực căng không đều, trục lăn lệch, nhiễm bẩn, biến dạng cảm giác hoặc thay đổi phân bổ nước có thể gây ra chuyển động ngang. Nếu nỉ chạy quá xa về một bên, mép có thể bị mòn nhanh hoặc tiếp xúc với các bộ phận cố định. Độ lệch nghiêm trọng có thể làm hỏng nỉ hoặc yêu cầu phải tắt máy giấy đột xuất.

Bộ dẫn hướng dưới bằng khí nén phản ứng với vị trí mép nỉ và thay đổi góc cuộn dẫn hướng. Chuyển động nên diễn ra từ từ vì việc điều chỉnh mạnh mẽ có thể làm giãn hoặc biến dạng nỉ. Đây là một trong những ưu điểm của điều khiển bằng khí nén: áp suất có thể được điều chỉnh để mang lại chuyển động tương đối trơn tru thay vì điều chỉnh cơ học đột ngột.

Tình trạng của nỉ vẫn còn quan trọng. Nếu nỉ ép đã bị biến dạng nghiêm trọng hoặc nếu cuộn dẫn hướng bị lệch về mặt cơ học thì việc tăng áp suất không khí không phải là giải pháp thích hợp. Dẫn hướng ống thổi khí phải là một phần của bộ phận ép được căn chỉnh và bảo trì chính xác.

Ống thổi khí trong máy sấy dẫn hướng vải

Vải sấy cũng yêu cầu theo dõi chính xác, đặc biệt là trên các phần máy sấy dài có chứa nhiều trục lăn và cuộn dẫn hướng.

Không giống như phần tạo hình và ép ướt, phần máy sấy hoạt động ở nhiệt độ cao. Vải sấy liên tục chuyển động xung quanh các ống trụ được gia nhiệt trong khi vẫn giữ tờ giấy tiếp xúc với bề mặt máy sấy. Sự giãn nở nhiệt, đường chạy dài, căn chỉnh cuộn, độ căng của vải và độ mòn đều có thể ảnh hưởng đến việc theo dõi.

Hệ thống dẫn hướng bằng khí nén có thể được sử dụng để thực hiện các điều chỉnh có kiểm soát khi vải sấy bắt đầu di chuyển theo chiều ngang. Nguyên lý hoạt động tương tự như định hình vải và nỉ ép, mặc dù điều kiện môi trường khác nhau.

Nhiệt độ đặc biệt quan trọng. Các bộ phận cao su, ống khí nén, cảm biến, chất bôi trơn và vòng đệm cần phải tương thích với vị trí lắp đặt. Phần dưới được chọn cho ứng dụng đầu ướt mát sẽ không tự động được coi là phù hợp với vị trí phần máy sấy nóng hơn.

Vì lý do này, ống thổi khí làm giấy nên được lựa chọn theo:

• Nhiệt độ làm việc

• Tốc độ vải

• Chuyển động của bộ truyền động cần thiết

• Áp suất không khí

• Kích thước cuộn dẫn hướng

• Chiều rộng máy

• Không gian lắp đặt sẵn có

• Tiếp xúc với nước, dầu và hóa chất

Do đó, nguyên lý khí nén cơ bản tương tự có thể được sử dụng trong toàn bộ máy giấy, trong khi đặc điểm kỹ thuật thành phần thực tế thay đổi theo từng phần.

Ống thổi khí trong hệ thống căng vải và nỉ

Dẫn hướng và căng thẳng có liên quan nhưng có chức năng khác nhau.

Hướng dẫn kiểm soát vị trí chạy bên của quần áo. Lực căng kiểm soát mức độ căng của vải định hình, nỉ ép hoặc vải sấy xung quanh đường cuộn của nó.

Vải phải có đủ độ căng để duy trì sự tiếp xúc ổn định với các cuộn và thiết bị khử nước, nhưng độ căng quá mức có thể làm tăng độ mòn của quần áo, tải trọng chịu lực, ứng suất cuộn và tiêu thụ điện năng. Lực căng quá ít có thể gây trượt, nhăn, theo dõi kém và máy hoạt động không ổn định.

Ống thổi khí nén có thể được tích hợp vào cơ cấu căng để di chuyển các cuộn căng hoặc duy trì lực trong phạm vi được kiểm soát. Khi quần áo dần dần giãn ra hoặc thay đổi kích thước trong quá trình sử dụng, hệ thống khí nén có thể bù đắp bằng cách thay đổi vị trí cuộn căng.

Ưu điểm chính là tuân thủ. Thay vì giữ một vị trí cơ học hoàn toàn cố định, hệ thống được hỗ trợ bằng không khí có thể duy trì lực được kiểm soát trong khi cho phép di chuyển hạn chế.

Đối với các ứng dụng căng, việc lựa chọn phải xem xét:

Hộp xếp có kích thước chính xác dành cho người hướng dẫn có thể không có đủ hành trình hoặc khả năng chịu tải cho bộ căng.

Ống thổi khí xung quanh thanh dẫn hướng và cuộn căng

Cuộn dẫn hướng và cuộn căng là nơi chuyển động của ống thổi bằng khí nén thành điều chỉnh máy hữu ích.

Trong hệ thống dẫn hướng, một mặt của cuộn dẫn hướng có thể di chuyển nhẹ nên trục cuộn thay đổi tương ứng với hướng di chuyển của vải. Sự thay đổi góc nhỏ này tạo ra hiệu ứng lái, khiến vải hoặc nỉ chuyển động dịch chuyển sang một bên.

Trong hệ thống căng, toàn bộ cuộn quần áo có thể di chuyển về phía hoặc ra khỏi vòng quần áo. Việc tăng khoảng cách đó sẽ làm tăng chiều dài đường đi và độ căng của vải, đồng thời giảm khoảng cách đó sẽ làm giảm độ căng.

Do đó, không khí bên dưới thường không tiếp xúc với giấy hoặc quần áo. Nó hoạt động thông qua các giá đỡ cơ khí, trục xoay, khung hoặc giá đỡ cuộn.

Hiệu suất tốt đòi hỏi nhiều hơn việc lựa chọn thành phần khí nén. Vòng bi lăn, điểm xoay, giá đỡ, trục và hình dạng lắp đặt phải di chuyển tự do. Nếu cuộn căng bị kẹt cơ học, việc tăng áp suất không khí chỉ có thể làm quá tải phần dưới mà không tạo ra chuyển động chính xác.

Do đó, các đội bảo trì nên kiểm tra cụm cơ khí hoàn chỉnh khi bộ dẫn hướng hoặc bộ căng bằng khí nén phản ứng chậm.

Ống thổi khí trong ứng dụng báo chí và lịch

Một số cơ chế ép và cán giấy của máy giấy cũng có thể sử dụng ống thổi khí nén để hỗ trợ, chuyển động, ứng dụng tải hoặc cách ly rung động được kiểm soát.

Những vị trí này thường yêu cầu khả năng chịu tải lớn hơn so với thanh dẫn hướng quần áo nhỏ. Phần dưới có thể cần diện tích hiệu quả lớn hơn, độ bền kết cấu cao hơn hoặc thiết kế xoắn đôi hoặc gấp ba để cung cấp chuyển động cần thiết.

Trong các ứng dụng liên quan đến máy ép, yêu cầu chính là lực ổn định và có thể lặp lại. Tải không đồng đều trên chiều rộng của máy có thể góp phần tạo ra lực ép không đồng đều hoặc hao mòn cơ học. Do đó, bộ phận khí nén phải hoạt động trong phạm vi áp suất được kiểm soát và độ cao làm việc phù hợp.

Thiết bị cán lịch có thể đưa ra các yêu cầu tương tự vì việc căn chỉnh cuộn và tải có kiểm soát sẽ ảnh hưởng đến việc xử lý bề mặt giấy. Trong cả hai trường hợp, không nên chỉ chọn ống thổi khí từ đường kính ngoài. Tải trọng, hành trình khả dụng, hình học lắp đặt, nhiệt độ và áp suất đều cần được xác định.

Các ứng dụng tải lớn cũng là nơi tải bên quá mức trở nên đặc biệt không mong muốn. Ống thổi khí được thiết kế chủ yếu để nén và kéo dài trục. Các giá đỡ được căn chỉnh kém có thể ép phần tử linh hoạt sang một bên, làm tăng ứng suất và giảm tuổi thọ sử dụng.

Ống thổi khí có được sử dụng trong Hệ thống Doctor Blade không?

Lực khí nén được sử dụng rộng rãi trong các hệ thống lưỡi dao bác sĩ, nhưng điều quan trọng là phải phân biệt giữa ống thổi khí kiểu tích chập thông thường và ống khí nén bằng cao su.

Lưỡi dao bác sĩ của máy giấy cần áp lực tiếp xúc được kiểm soát đối với cuộn hoặc hình trụ. Áp suất quá ít sẽ làm sạch kém, trong khi áp suất quá cao sẽ làm tăng độ mài mòn của lưỡi dao, độ mòn cuộn, nhiệt và tải truyền động.

Do đó, nhiều đầu cặp bác sĩ sử dụng các ống khí cao su dẻo chạy dọc theo chiều rộng của đầu cặp. Khi ống được điều áp, nó sẽ di chuyển giá đỡ lưỡi cắt và tạo áp lực lưỡi cắt tương đối đồng đều trên cuộn.

Hệ thống lưỡi bác sĩ của Sun Hong bao gồm lưỡi bác sĩ, giá đỡ và ống khí cao su khí nén để làm sạch, phủ và làm bánh.

Mặc dù cả ống thổi khí và ống dẫn khí đều sử dụng khí nén và cao su gia cố dẻo nhưng chúng không được tự động coi là bộ phận thay thế giống nhau. Người hướng dẫn có thể sử dụng bộ truyền động bên dưới để tạo ra chuyển động, trong khi người giữ bác sĩ thường sử dụng ống khí nén dài để phân bổ lực dọc theo lưỡi dao.

Do đó, khi đặt hàng các bộ phận khí nén, cần nêu rõ ứng dụng chính xác thay vì chỉ yêu cầu "túi khí"."

Ống thổi khí để cách ly rung và hỗ trợ linh hoạt

Máy giấy chứa các cuộn quay lớn, vải chuyển động ở tốc độ cao, thiết bị chân không, máy bơm và các nguồn rung động khác. Trong các hệ thống lắp đặt cơ khí được lựa chọn, ống thổi khí có thể cung cấp sự hỗ trợ linh hoạt và giúp cách ly rung động giữa các cấu trúc được kết nối.

Buồng khí nén hoạt động như một bộ phận tuân thủ. So với kết nối cơ học cứng nhắc, nó có thể hấp thụ một phần chuyển động động và giảm sự truyền trực tiếp sốc hoặc rung.

Tuy nhiên, ống thổi khí không nên được coi là giải pháp rung phổ biến. Hiệu quả của chúng phụ thuộc vào tải trọng, tần số riêng, áp suất, cách bố trí lắp đặt và tần số rung được kiểm soát.

Giá đỡ quá cứng có thể truyền nhiều rung động hơn dự kiến. Một cái quá mềm có thể khiến thiết bị di chuyển quá mức. Do đó, cấu trúc máy, trọng tâm và số lượng điểm hỗ trợ cần được xem xét.

Đối với các nhà máy giấy, hỗ trợ khí nén linh hoạt có thể hữu ích khi cần có chuyển động được kiểm soát và cách ly rung, nhưng ứng dụng phải được thiết kế thay vì ngẫu hứng.

Trường hợp Air Bellow thường không được sử dụng ở đâu?

Hiểu được nơi không sử dụng ống thổi khí cũng quan trọng không kém.

Hộp thổi khí không phải là bộ phận làm sạch nguyên liệu hoặc sàng lọc bột giấy. Ví dụ, sàng áp suất loại bỏ chất gây ô nhiễm khỏi bột giấy bằng cách sử dụng giỏ sàng và rôto. Hộp thổi khí không thực hiện việc phân tách này và thường không được lắp đặt bên trong buồng sàng lọc dòng nguyên liệu.

Tương tự, máy làm sạch vải định hình sử dụng vòi phun nước áp suất cao hoặc các phương pháp làm sạch khác để loại bỏ sợi, chất độn, hắc ín và cặn bám trên vải định hình. Gió thổi không làm sạch vải; nó giúp hướng dẫn hoặc làm căng nó.

Các hệ thống này làm việc cùng nhau một cách gián tiếp:

Màn hình áp suất → Bột giấy sạch hơn

Chất tẩy vải định hình → Vải sạch hơn

Hướng dẫn Air Bellow → Vị trí vải chính xác

Hệ thống căng → Độ căng vải ổn định

Mỗi thành phần giải quyết một nguyên nhân khác nhau gây ra sự mất ổn định của máy giấy.

Sự khác biệt này rất hữu ích trong quá trình khắc phục sự cố. Nếu vải định hình bị bẩn và hệ thống thoát nước bị tụt, việc thay thế ống thổi khí sẽ không giải quyết được vấn đề ô nhiễm. Nếu vải sạch nhưng luôn chạy về một phía thì cần kiểm tra cảm biến dẫn hướng, ống thổi khí nén, cuộn dẫn hướng, căn chỉnh và hệ thống căng.

Air Bellow hoạt động như thế nào với cảm biến dẫn hướng vải?

Hướng dẫn tự động yêu cầu cả phát hiện và kích hoạt.

Cảm biến giám sát cạnh hoặc vị trí của vải chuyển động. Khi vải dịch chuyển khỏi đường đi bình thường, cơ chế cảm biến sẽ thay đổi tín hiệu điều khiển khí nén. Điều này tạo ra sự chênh lệch áp suất trong hệ thống truyền động, khiến cuộn dẫn hướng chuyển động.

Khi góc cuộn dẫn hướng thay đổi, vải chạy dần dần di chuyển về vị trí mong muốn. Khi vị trí chính xác được khôi phục, bộ điều khiển khí nén sẽ trở về trạng thái cân bằng.

Vòng điều khiển cơ bản là:

Độ lệch vải → Phát hiện cảm biến → Tín hiệu khí nén → Chuyển động của ống thổi khí → Điều chỉnh cuộn dẫn hướng → Vải trở về tâm

Phản ứng không được quá chậm cũng không quá hung hăng.

Nếu phản hồi quá chậm, vải có thể di chuyển quá xa trước khi hiệu chỉnh xảy ra. Nếu phản ứng quá tích cực, hệ thống có thể sửa chữa quá mức và tạo ra chuyển động lặp đi lặp lại.

Do đó, áp suất không khí, độ nhạy của van, hình dạng dẫn hướng và vị trí cảm biến phải được điều chỉnh cùng nhau.

Điều gì xảy ra khi Air Bellow thất bại?

Các vấn đề về ống thổi khí thường xuất hiện dưới dạng những thay đổi trong chuyển động của máy hơn là hỏng hóc hoàn toàn ngay lập tức.

Ống thổi bị rò rỉ có thể yêu cầu cung cấp không khí thường xuyên hơn để duy trì vị trí. Một ống thổi bị nứt hoặc mỏi có thể bị mất lực. Hư hỏng gia cố bên trong có thể gây ra sự giãn nở không đồng đều, trong khi đường dẫn khí bị hạn chế có thể khiến bộ truyền động phản ứng chậm.

Các triệu chứng phổ biến bao gồm:

Hệ thống dẫn hướng hoàn chỉnh phải được kiểm tra trước khi thay thế phần dưới. Bộ truyền động khí nén mới sẽ không giải quyết được trục quay dẫn hướng bị kẹt hoặc cảm biến đặt sai vị trí.

Điều kiện không khí dưới đây ảnh hưởng đến tuổi thọ của quần áo máy giấy như thế nào?

Khả năng dẫn hướng hoặc kiểm soát độ căng kém có thể rút ngắn tuổi thọ của vải định hình, nỉ ép và vải sấy.

Khi quần áo tiếp xúc với khung máy hoặc thiết bị dẫn hướng, hiện tượng mài mòn ở mép sẽ diễn ra nhanh chóng. Việc điều chỉnh bên lặp đi lặp lại cũng có thể tạo ra lực căng không cần thiết nếu bộ dẫn hướng không ổn định. Lực căng quá mức sẽ làm tăng tải cơ học, trong khi lực căng không đủ sẽ tạo ra nếp nhăn, trượt và theo dõi kém.

Kiểm soát khí nén ổn định giúp duy trì vị trí vận hành ổn định hơn. Điều này làm giảm hư hỏng cơ học có thể tránh được và cho phép quần áo vận hành trong các điều kiện được thiết kế.

Tuy nhiên, tuổi thọ của vải còn bị ảnh hưởng bởi:

• Căn chỉnh cuộn

• Chất lượng vải

• Tốc độ máy

• Vệ sinh

• Ô nhiễm hóa chất

• Chất độn mài mòn

• Điều kiện tắm

• Yếu tố chân không

• Mức độ căng thẳng

• Cài đặt

Do đó, ống thổi khí nên được coi là một phần của hệ thống quản lý quần áo tổng thể.

Air Bellow vs Xi lanh khí nén trong sản xuất giấy

Cả hai thiết bị đều sử dụng khí nén nhưng đặc tính cơ học của chúng khác nhau.

Xy lanh khí nén sử dụng một piston chuyển động bên trong một thùng cứng. Nó cung cấp hành trình tuyến tính xác định và có thể chịu được các ứng dụng yêu cầu chuyển động thanh chính xác.

Hộp thổi khí sử dụng thân cao su được gia cố linh hoạt mà không có cách bố trí piston trượt tương tự. Điều này có thể mang lại chuyển động ma sát thấp và độ tuân thủ cao hơn, đồng thời giúp cách ly rung động.

Bộ truyền động chính xác phụ thuộc vào cơ chế. Hộp xếp không nên tự động thay thế xi lanh đơn giản vì cả hai đều sử dụng khí nén.

Cách chọn Hộp thổi khí cho các vị trí máy giấy khác nhau

Bước đầu tiên là xác định chính xác nơi thành phần sẽ được cài đặt.

Đối với bộ dẫn hướng vải định hình, tốc độ phản hồi, kích thước nhỏ gọn và chuyển động điều chỉnh có kiểm soát là rất quan trọng. Bộ dẫn hướng nỉ ép cần có khả năng phản hồi tương tự nhưng có thể hoạt động trong môi trường ẩm ướt hơn và đòi hỏi khắt khe về mặt cơ học. Các ứng dụng thuộc khu vực máy sấy cần chú ý thêm đến nhiệt độ. Máy căng thường yêu cầu hành trình lớn hơn và lực ổn định, trong khi các ứng dụng ép hoặc cán lịch có thể yêu cầu khả năng chịu tải cao hơn.

Dữ liệu lựa chọn phải bao gồm:

Nếu thay thế một thiết bị hiện có, phải cung cấp mô hình cũ hoặc bản vẽ chính xác dưới đây nếu có thể.

Nên lắp đặt Air Bellow như thế nào?

Việc lắp đặt ảnh hưởng mạnh mẽ đến tuổi thọ của dịch vụ.

Bề mặt lắp đặt trên và dưới phải thẳng hàng sao cho phần dưới chủ yếu nén dọc theo trục dự định của nó. Độ lệch quá mức hoặc lệch góc có thể tạo ra tải trọng bên và nếp gấp không đều.

Hộp dưới cũng phải nằm trong phạm vi chiều cao cho phép trong suốt quá trình di chuyển của máy. Các điểm dừng cơ học có thể hữu ích trong các ứng dụng mà cơ cấu có thể kéo giãn quá mức hoặc nén quá mức phần tử cao su.

Các kết nối không khí phải sạch sẽ và được bịt kín an toàn. Ô nhiễm xâm nhập vào đường khí nén có thể ảnh hưởng đến van và phản ứng điều khiển. Các ống mềm cũng nên được đặt cách xa các bộ phận máy đang chuyển động và các bề mặt nóng.

Sau khi lắp đặt, vận hành cơ cấu dần dần ở áp suất thấp và xác nhận:

• Hướng chuyển động đúng

• Không có sự cọ xát bất thường

• Chuyển động cuộn dẫn hướng ổn định

• Không có rò rỉ không khí

• Đúng vị trí tối thiểu và tối đa

• Phản ứng cảm biến thích hợp

• Áp suất ổn định

Việc vận hành máy giấy ở tốc độ tối đa chỉ nên bắt đầu sau khi bộ dẫn hướng hoặc bộ căng giấy đã được kiểm tra trong toàn bộ phạm vi hoạt động của nó.

Nên bảo trì ống thổi khí như thế nào?

Ống thổi khí thường yêu cầu bôi trơn cơ học ít hơn so với bộ truyền động trượt cứng, nhưng chúng vẫn cần được kiểm tra định kỳ.

Đội bảo trì nên tìm kiếm các vết nứt, phồng lên, tách lớp, mài mòn, nhiễm dầu, khớp nối lỏng lẻo, ăn mòn và rò rỉ không khí. Hệ thống khí nén cũng cần được kiểm tra vì chất lượng không khí kém hoặc áp suất không ổn định có thể gây ra sự cố cho bộ truyền động ngay cả khi bản thân bộ phận cao su còn tốt.

Các hạng mục bảo trì quan trọng bao gồm:

• Tình trạng điều hòa không khí

• Độ chính xác của đồng hồ đo áp suất

• Bộ lọc và tách nước

• Van điều khiển khí nén

• Ống dẫn khí

• phụ kiện

• Vị trí cảm biến

• Tình trạng bề mặt bên dưới

• Bu lông lắp

• Chuyển động cuộn dẫn hướng

Trong quá trình tắt máy theo kế hoạch, cơ cấu phải được di chuyển trong toàn bộ phạm vi hoạt động của nó để xác nhận rằng nó không bị ràng buộc về mặt cơ học.

Kiểm tra phòng ngừa được ưu tiên hơn là chờ đợi hư hỏng hoàn toàn bên dưới vì các vấn đề dẫn hướng quần áo có thể nhanh chóng làm hỏng các loại vải tạo hình hoặc nỉ ép đắt tiền.

Ống thổi khí phù hợp như thế nào với hệ thống máy giấy hoàn chỉnh?

Hộp thổi khí thực hiện một chức năng cơ học tương đối nhỏ nhưng hoạt động trong một quy trình lớn hơn nhiều.

Quá trình chuẩn bị nguyên liệu bắt đầu từ đầu, nơi các máy nghiền, máy làm sạch, máy tinh chế và sàng lọc áp suất chuẩn bị bột giấy. Nguyên liệu sạch hơn đi vào máy giấy thông qua hộp đầu và đến bộ phận tạo hình. Vải định hình hỗ trợ các sợi và loại bỏ nước trong khi hệ thống dẫn hướng và căng thẳng duy trì độ ổn định của quần áo.

Chất làm sạch vải định hình sẽ loại bỏ cặn bám trên vải chuyển động. Ống thổi khí và hệ thống dẫn hướng bằng khí nén duy trì vị trí. Các miếng nỉ ép tiếp tục khử nước trong phần ép, trong khi các thanh dẫn hướng và bộ căng bổ sung ổn định đường chạy của chúng. Sau đó, vải được sấy sẽ đưa tấm vải đi qua khu vực sấy được làm nóng và cũng cần có sự theo dõi và độ căng được kiểm soát.

Điều này tạo ra một chuỗi bảo trì được kết nối:

Chuẩn bị nguyên liệu → Sàng lọc áp suất → Tạo hình → Làm sạch quần áo → Hướng dẫn & căng → Ép → Sấy khô

Thất bại trong một lĩnh vực có thể gây ra vấn đề ở nơi khác. Bột giấy bẩn làm tăng ô nhiễm quần áo. Làm sạch vải kém làm giảm khả năng thoát nước. Dẫn hướng không đúng sẽ làm hỏng các mép vải. Căng thẳng không ổn định làm tăng nếp nhăn và hao mòn.

Do đó, ống thổi khí không phải là một máy xử lý chính, nhưng nó có thể có ảnh hưởng đáng kể đến độ tin cậy của máy giấy vì nó hỗ trợ chuyển động ổn định của quần áo máy có giá trị cao.

Tại sao chọn Tập đoàn Sun Hong?

Tập đoàn Sun Hong được thành lập vào năm 2010 tại Từ Châu, tỉnh Giang Tô và ban đầu tập trung vào sản xuất vải, nỉ ép và vải sấy. Phạm vi sản phẩm của nó sau đó mở rộng sang các phụ tùng máy giấy, thiết bị chuẩn bị nguyên liệu, giỏ sàng lọc, bộ phận khử nước, vòi phun, lưỡi dao bác sĩ, khớp quay, cuộn, linh kiện sạch hơn và thiết bị công nghiệp giấy liên quan.

Nền tảng này liên quan đến việc lựa chọn ống thổi khí vì dẫn hướng bằng khí nén không thể được đánh giá độc lập với vỏ máy giấy. Hộp xếp, cảm biến, cuộn dẫn hướng, vải định hình, nỉ ép, vải sấy, bộ căng và hệ thống làm sạch đều tương tác cơ học trong quá trình vận hành máy giấy.

Sun Hong có thể cung cấp ống thổi khí cùng với bộ dẫn hướng khí nén và các phụ tùng máy giấy khác. Đối với các ứng dụng thay thế, khách hàng có thể cung cấp kích thước, ảnh, bản vẽ, vị trí máy và áp suất vận hành hiện có dưới đây. Đối với các dự án dẫn hướng hoặc kéo căng mới, có thể sử dụng chiều rộng máy, tốc độ quần áo, hành trình cần thiết, tải trọng, không gian lắp đặt và các điều kiện môi trường để phát triển cấu hình phù hợp.

Phạm vi sản phẩm máy giấy rộng hơn của công ty cũng cho phép các cuộc thảo luận kỹ thuật xem xét hệ thống máy xung quanh thay vì coi ống thổi khí như một bộ phận cao su bị cô lập.

Phần kết luận

Ống thổi khí được sử dụng chủ yếu ở những nơi máy giấy cần chuyển động bằng khí nén linh hoạt, lực được điều khiển, hiệu chỉnh tự động, điều chỉnh độ căng hoặc cách ly rung.

Các ứng dụng phổ biến nhất của chúng bao gồm dẫn hướng vải định hình, dẫn hướng nỉ ép, dẫn hướng vải máy sấy, nỉ và căng vải, định vị cuộn dẫn hướng và các hệ thống hỗ trợ ép hoặc cán lịch được chọn. Các ống khí cao su khí nén có liên quan cũng được sử dụng trong giá đỡ lưỡi bác sĩ, mặc dù chúng cần được phân biệt với các ống thổi kiểu tích chập thông thường.

Ứng dụng quan trọng nhất thường là kiểm soát quần áo máy giấy . Vải định hình, nỉ ép và vải sấy phải được giữ ở giữa và độ căng chính xác khi chạy trên đường cuộn dài ở tốc độ cao. Bộ dẫn hướng dưới bằng khí nén cho phép điều chỉnh cuộn tự động nhỏ để đưa quần áo về vị trí chạy chính xác.

Ống thổi khí không thay thế lưới lọc áp suất hoặc máy làm sạch vải định hình . Màn hình áp suất cải thiện độ sạch của bột giấy, máy làm sạch loại bỏ cặn bám trên quần áo, trong khi ống thổi khí điều khiển vị trí cơ học. Cùng với bộ căng, cuộn, cảm biến và các bộ phận khác, các hệ thống này góp phần vận hành ổn định máy giấy.

Để lựa chọn ống thổi khí chính xác, hãy cung cấp cho Sun Hong Group phần máy, ứng dụng, chiều cao lắp đặt, hành trình cần thiết, áp suất làm việc, áp suất tối đa, tải trọng, nhiệt độ, kích thước lắp đặt, chiều rộng máy giấy và tốc độ quần áo . Thông tin này giúp việc lựa chọn bộ phận khí nén phù hợp với vị trí sản xuất giấy thực tế trở nên dễ dàng hơn thay vì chỉ khớp với kích thước bên ngoài của hộp xếp hiện có.

Câu hỏi thường gặp

Ống thổi khí được sử dụng ở đâu trong máy giấy?

Ống thổi khí thường được sử dụng trong hệ thống định hình vải, nỉ ép và máy sấy vải, bộ căng vải, cơ cấu định vị cuộn dẫn hướng và các ứng dụng ép, cán lịch hoặc hỗ trợ linh hoạt được chọn.

Ống thổi khí dẫn hướng vải định hình như thế nào?

Một cảm biến phát hiện chuyển động ngang của vải và thay đổi tín hiệu điều khiển khí nén. Bộ dẫn động ống thổi khí di chuyển cuộn dẫn hướng một chút, thay đổi góc của nó và điều khiển vải định hình trở lại vị trí chạy bình thường.

Hộp thổi khí có được sử dụng với nỉ ép không?

Đúng. Bộ dẫn hướng bằng khí nén có thể được sử dụng để điều chỉnh độ lệch của cảm giác ép. Khả năng theo dõi nỉ ổn định giúp giảm mài mòn cạnh, nếp nhăn và hư hỏng do chạy với cấu trúc máy.

Có thể sử dụng ống thổi khí với vải sấy không?

Có, miễn là các bộ phận bên dưới và bộ phận khí nén phù hợp với nhiệt độ và điều kiện vận hành của khu vực máy sấy. Hệ thống có thể kiểm soát chuyển động của cuộn dẫn hướng và giúp duy trì việc theo dõi vải trong máy sấy ổn định.

Sự khác biệt giữa bộ dẫn hướng ống thổi khí và bộ căng vải là gì?

Người dẫn hướng điều khiển vị trí quần áo bên bằng cách thay đổi cách căn chỉnh cuộn dẫn hướng. Bộ căng thay đổi vị trí cuộn để duy trì độ căng của vải định hình, nỉ ép hoặc vải sấy theo yêu cầu.

Hộp thổi khí có được sử dụng trong giá đỡ lưỡi dao bác sĩ không?

Giá đỡ lưỡi dao bác sĩ thường sử dụng ống khí cao su khí nén để tạo áp lực cho lưỡi dao. Các ống khí nén linh hoạt này sử dụng nguyên lý khí nén tương tự nhưng không được tự động coi là bộ phận giống như ống thổi khí kiểu tích chập.

Máy dẫn hướng dưới máy giấy sử dụng áp suất không khí nào?

Áp suất chính xác phụ thuộc vào bộ dẫn hướng và tải trọng cụ thể. Bộ dẫn hướng vải và nỉ bằng khí nén hiện tại của Sun Hong liệt kê phạm vi áp suất khí nén điển hình là 0,2–0,5 MPa. Cài đặt cuối cùng phải tuân theo các yêu cầu cơ chế thực tế.

Tại sao ống thổi khí của máy giấy lại bị hỏng?

Các nguyên nhân phổ biến bao gồm lão hóa cao su, giãn hoặc nén quá mức, tải trọng bên, lệch trục, nhiệt độ cao, tiếp xúc với dầu hoặc hóa chất, áp suất không khí không ổn định, mài mòn và mỏi do chuyển động lặp đi lặp lại.

Ống thổi khí có thể cải thiện tuổi thọ của quần áo máy giấy không?

Nó có thể góp phần gián tiếp bằng cách duy trì độ ổn định của vải hoặc nỉ và độ căng. Hướng dẫn chính xác giúp giảm mài mòn cạnh, nếp nhăn và hư hỏng cơ học có thể tránh được, mặc dù tuổi thọ của quần áo cũng phụ thuộc vào việc làm sạch, căn chỉnh, độ căng, nhiễm bẩn và điều kiện vận hành.

Ống thổi khí có phải là một phần của màn chắn áp suất không?

Thông thường thì không. Sàng lọc áp suất sử dụng giỏ sàng và rôto để loại bỏ chất gây ô nhiễm khỏi bột giấy. Ống thổi khí chủ yếu là các bộ phận cơ khí khí nén được sử dụng để dẫn hướng, căng, hỗ trợ và điều chỉnh ở những nơi khác trên máy giấy.

Vai trò của ống thổi khí với máy làm sạch vải định hình là gì?

Hai thành phần thực hiện các chức năng khác nhau. Chất làm sạch vải định hình sẽ loại bỏ cặn bám trên vải, trong khi bộ dẫn hướng không khí bên dưới giúp giữ vải ở chính giữa. Cả hai đều có thể góp phần vào hoạt động ổn định của phần tạo hình.

Làm cách nào để chọn ống thổi khí cho người hướng dẫn nỉ?

Cung cấp chiều rộng máy, tốc độ nỉ, áp suất vận hành, chiều cao lắp đặt, chiều cao tối thiểu và tối đa, hành trình cần thiết, tải trọng của bộ truyền động, kích thước lắp đặt, nhiệt độ và cấu hình bộ dẫn hướng hiện có.

Cần kiểm tra những gì khi thay ống thổi khí máy giấy?

Kiểm tra kích thước tổng thể, kiểu lắp đặt, chiều cao làm việc, hành trình, định mức áp suất, tải trọng, vị trí cổng dẫn khí, nhiệt độ xung quanh, mức độ tiếp xúc với hóa chất, chuyển động của cuộn dẫn hướng và hoạt động của cảm biến trước khi chọn thiết bị thay thế.
