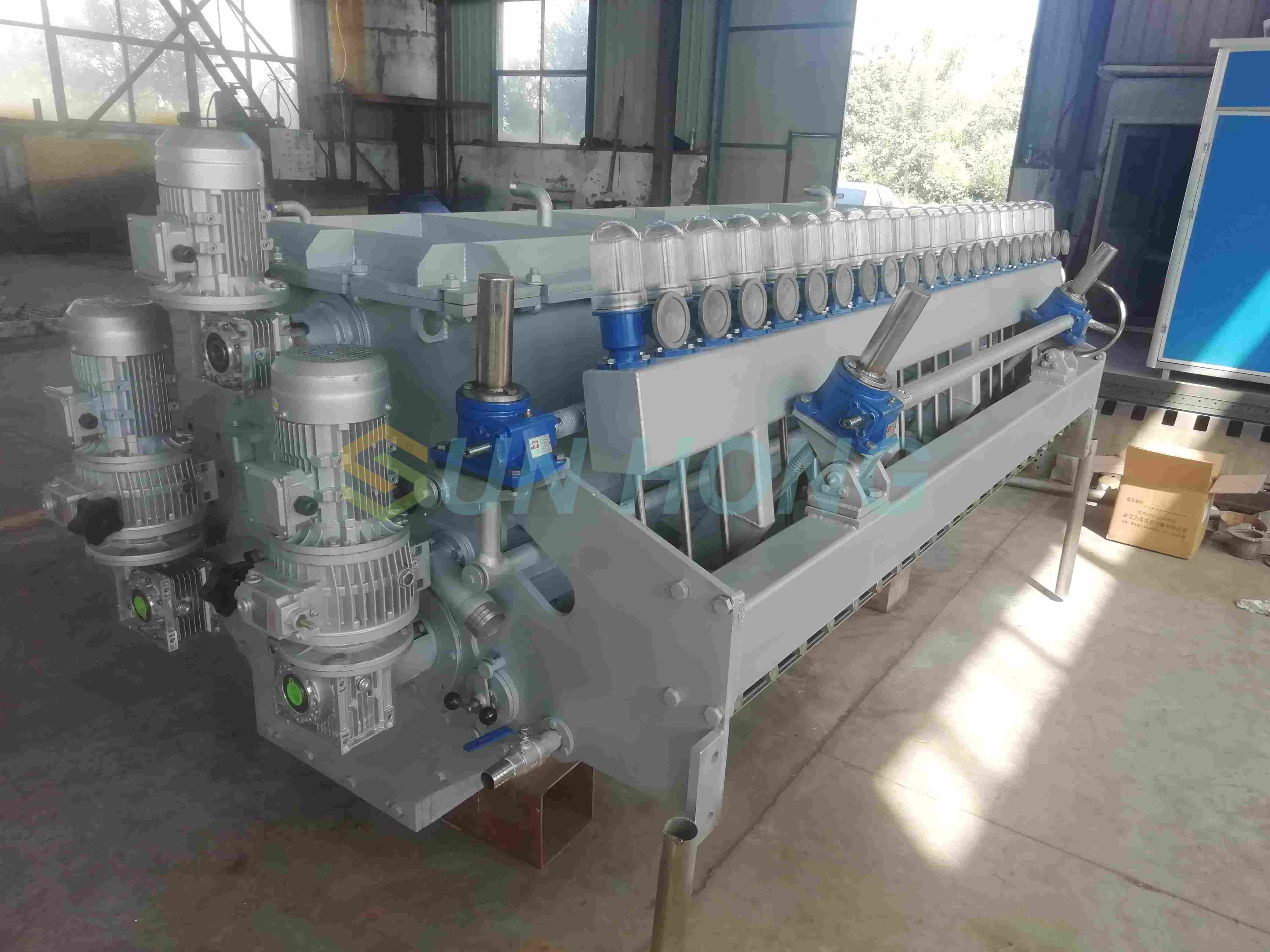

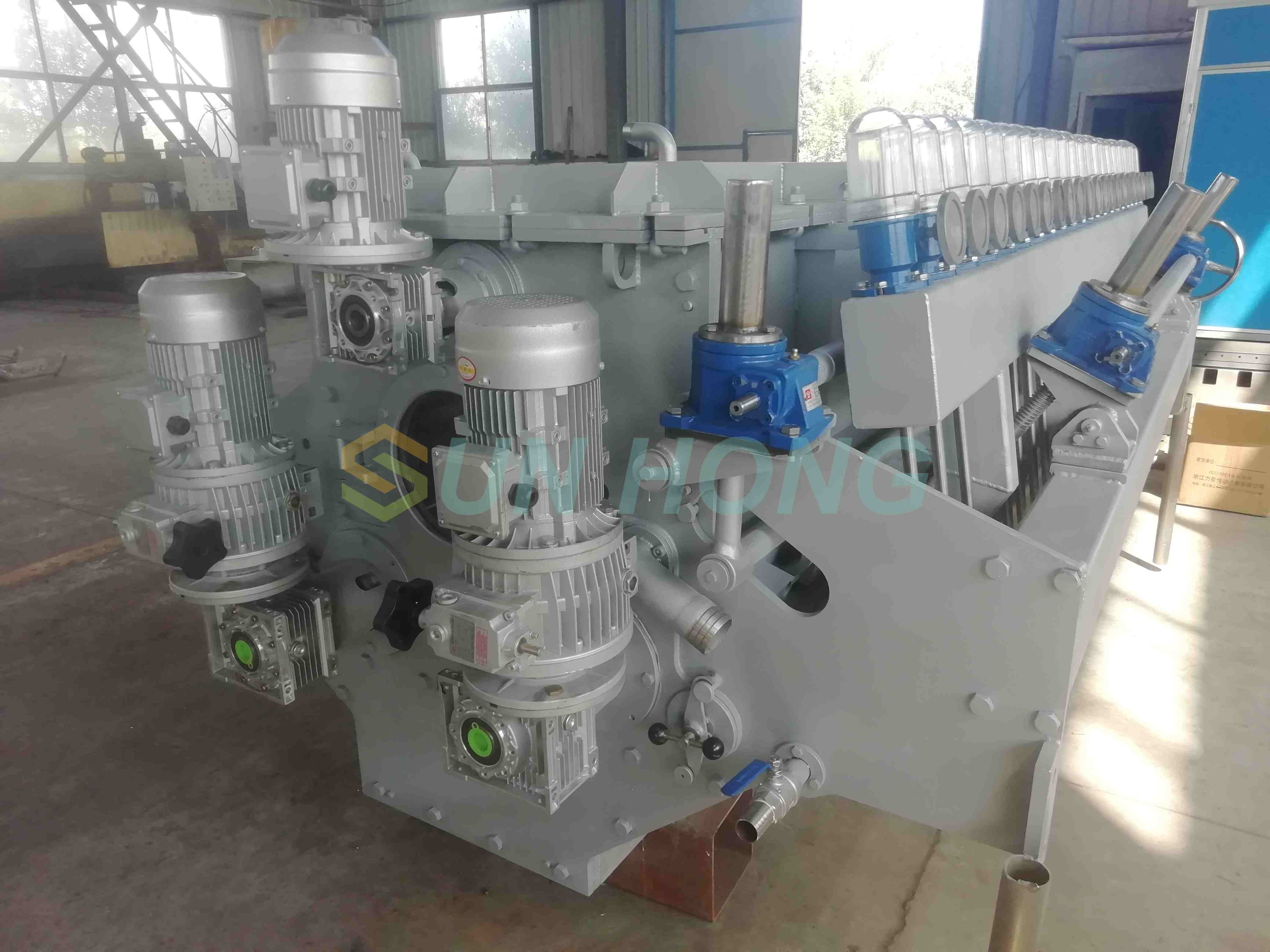

Hộp đựng đầu đệm không khí: Phân phối bột hình ống hình nón vuông, khuếch tán bước, cho ăn bột giấy xiên, con lăn đồng nhất kép, tràn phía trước, tấm môi trên có thể điều chỉnh cho phía trước, sau, lên và xuống, bánh răng sâu và điều chỉnh toàn bộ thiết bị sâu và điều chỉnh vi mô cục bộ. Hộp cấu trúc hình vòng cung có cấu trúc cửa mở nhanh, với lỗ trong suốt và thiết bị phun nước trên đỉnh.

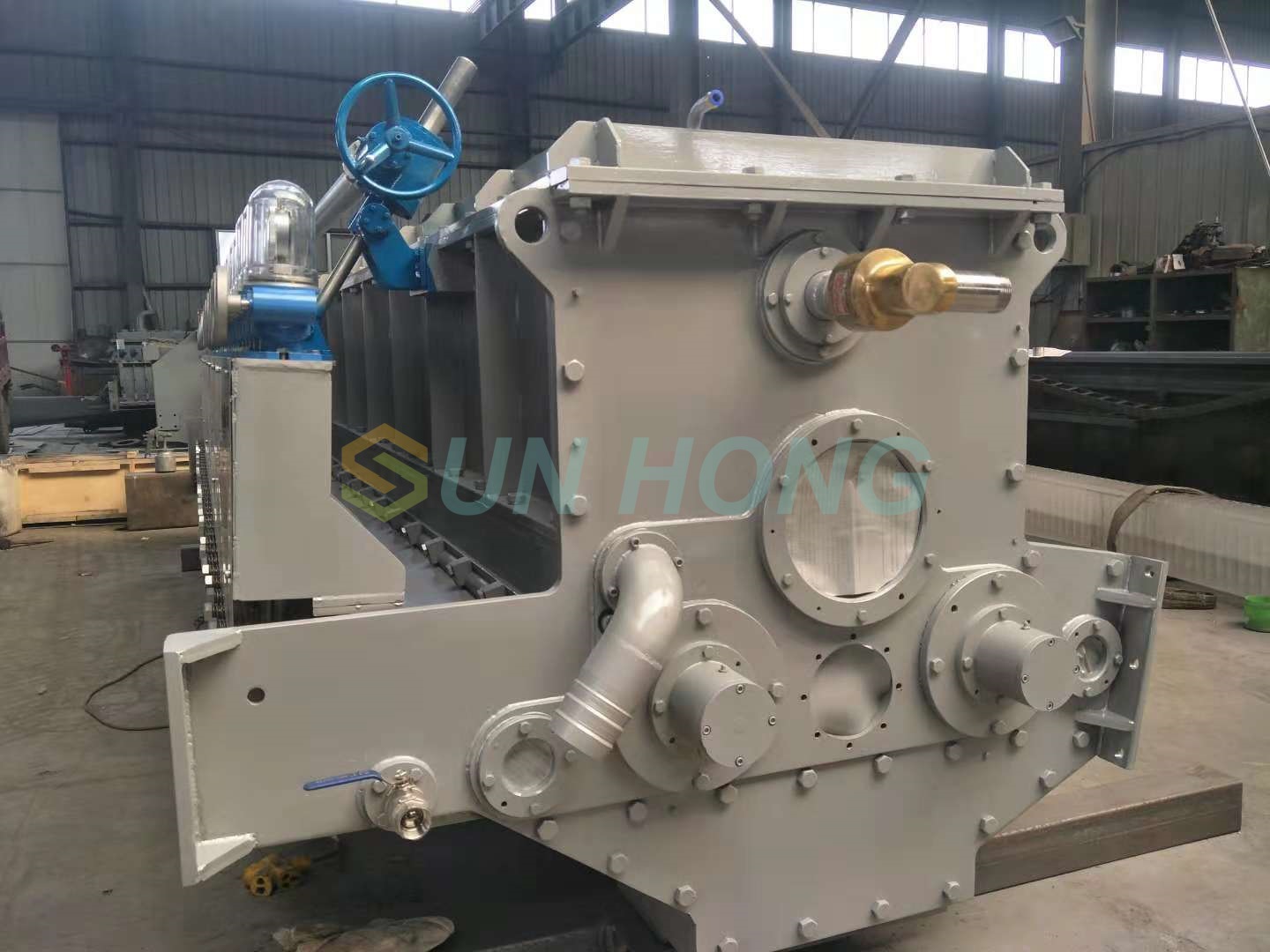

Cơ thể đầu tiên
Phòng suy giảm hình vòng cung có các lỗ tràn ở cả hai bên (tốc độ dòng chảy là 5%), có thể được lắp đặt dưới dạng tràn một mặt hoặc tràn gấp đôi theo nhu cầu. Đồng thời, tiêm tủy xiên được áp dụng để giảm hiện tượng giữ bột giấy trong hộp đựng. Có các giao diện trên hộp đựng để cài đặt mức chất lỏng điều khiển tự động và máy phát áp suất. Có những lỗ mở nhanh ở cả hai đầu của cổng phun để làm sạch và một cổng mặt bích ở phía trên để kết nối máy thổi rễ. Có một ống xịt gốm bằng thép không gỉ trên đỉnh hộp, và một hố ga có đường kính 400mm được mở trên bảng tường bên để làm sạch thuận tiện.

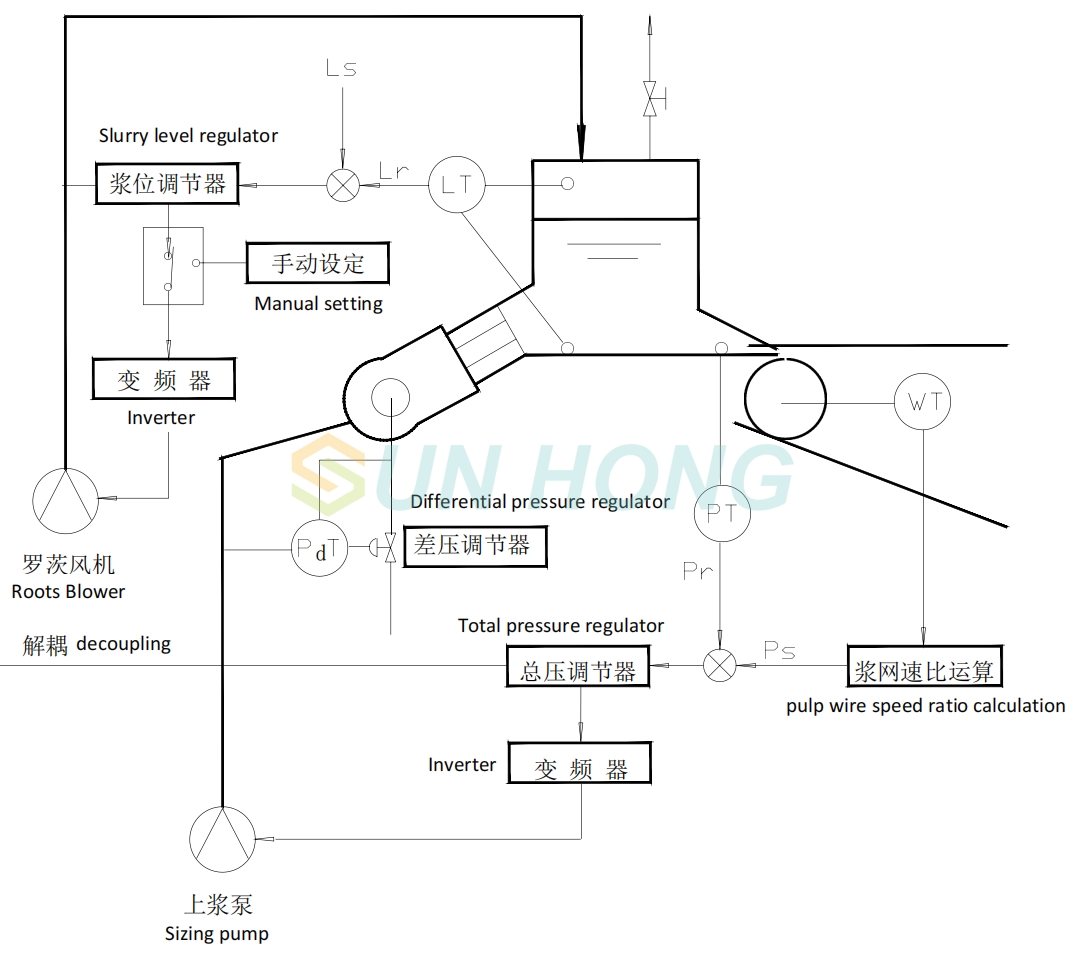

Kiểm soát cấp độ đầu
Tay cầm điều chỉnh môi định hướng kép
Bộ điều chỉnh môi nhỏ
Cửa sổ tường bên
Ống hình nón đầu vào
Bao gồm các đầu lớn và nhỏ và các ống hình nón vuông, cả hai đầu được trang bị mặt bích kết nối, được làm bằng các tấm thép không gỉ, và bức tường bên trong được đánh bóng tinh xảo. Mục đích của ống chính bột giấy là để đảm bảo rằng bột giấy chảy đều và đồng đều vào toàn bộ hộp đựng. Ở đầu nhỏ của ống hình nón vuông, có một ống trở lại và van điều khiển dòng chảy trở lại để cân bằng áp suất bên trong ống hình nón vuông và đạt được áp suất bằng nhau bên trong ống chính hình nón vuông. Cần có một đường ống thẳng chuyển tiếp từ 6D trở lên bên ngoài đầu vào để ổn định bột giấy trong quá trình dòng chảy và một ống thẳng chuyển tiếp ở đầu trào ngược để ổn định bột giấy trong quá trình dòng chảy. Các đường ống chính phân phối bột giấy được trang bị ba cửa sổ làm sạch nhanh và kính ngắm ống cân bằng. Kích thước mở của van trào ngược phải được điều chỉnh theo hướng của dòng chảy bột giấy bên trong ống kính tầm nhìn. Tốc độ hồi lưu được thiết kế là 10%và bột giấy được hồi lưu được gửi đến mặt trước của bơm bùn. Điều khiển trào ngược dựa vào điều chỉnh van thủ công. Độ mịn của tường bên trong là 0,4U. Một lỗ làm sạch được mở trong ống đầu vào bùn để dễ dàng làm sạch.
Các thành phần phân phối bột giấy
Bộ khuếch tán bước ba giai đoạn áp dụng tính toán và xử lý chính xác, và được làm bằng vật liệu thủy tinh hữu cơ đúc tích phân.
Perforator (cuộn phân phối)
Sản xuất ống thép không gỉ cho thân con lăn. Phía truyền được trang bị hộp số và động cơ s-series, với tốc độ động cơ 1450 vòng / phút và công suất 1,1kW. Con lăn đồng nhất hóa được trang bị hộp số điều chỉnh tốc độ thay đổi liên tục và tay cầm điều chỉnh được sử dụng để thay đổi tốc độ của con lăn đồng nhất để đạt được hiệu ứng đồng nhất tốt nhất. Tốc độ mở và khẩu độ của con lăn đồng nhất được thiết kế theo tủy và tốc độ máy. Tỷ lệ mở của con lăn họng là từ 32-35%và tốc độ mở của con lăn tấm Weir nằm trong khoảng 48-52%.
Thiết bị điều chỉnh môi trên

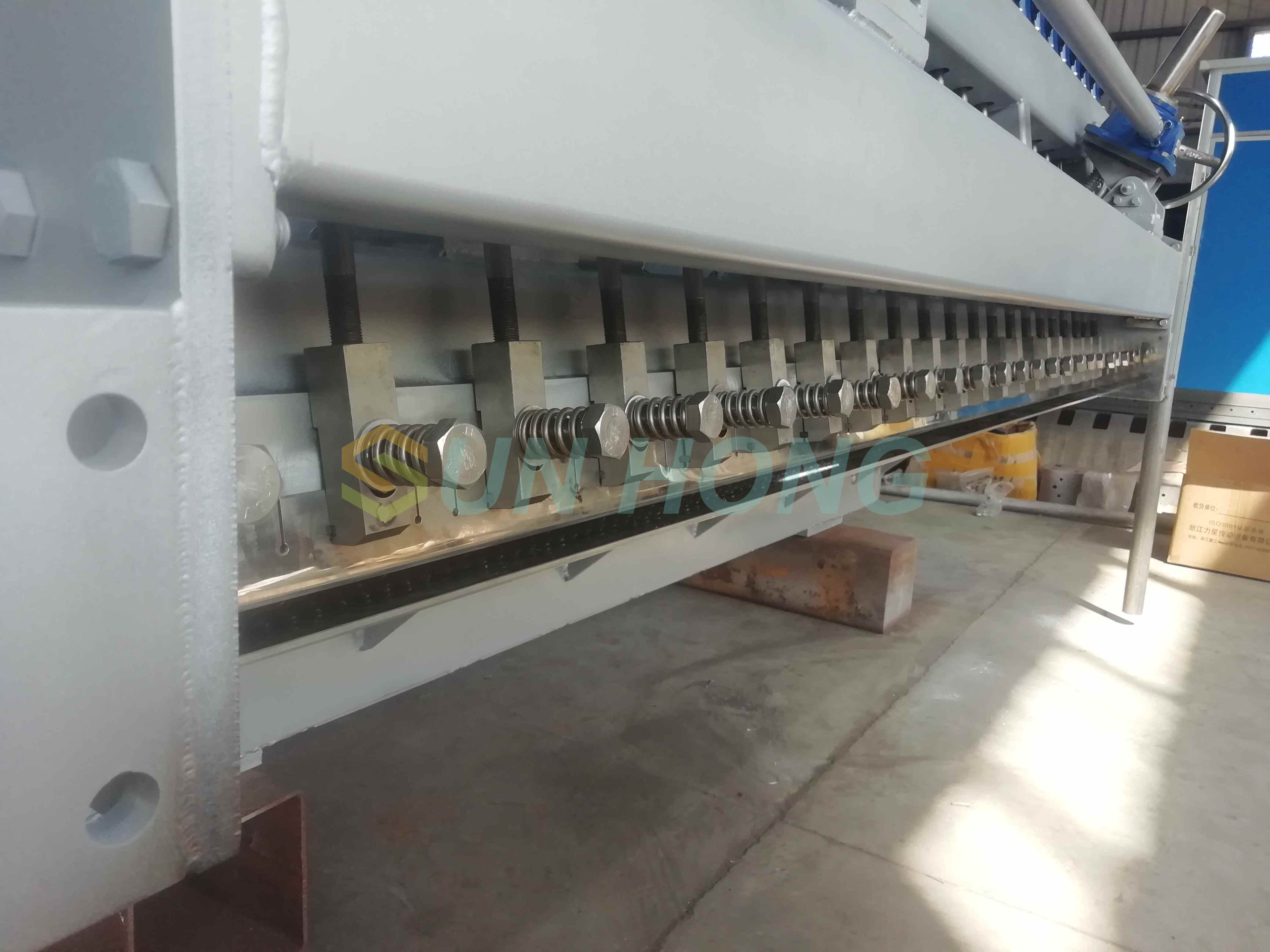

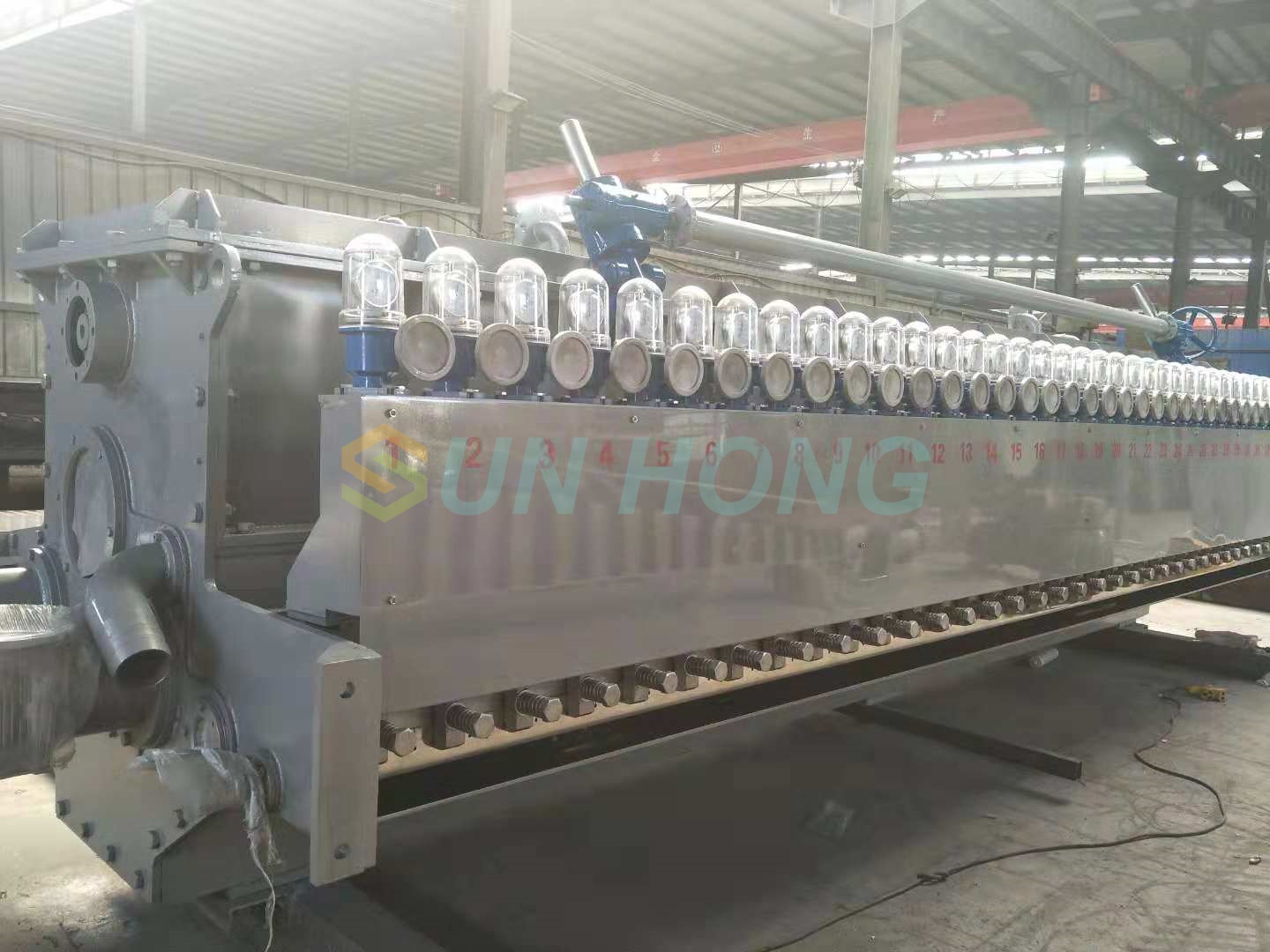

Việc điều chỉnh tổng thể thiết bị điều chỉnh tấm môi trên áp dụng hình thức điều chỉnh phạm vi đầy đủ và tinh chỉnh cục bộ áp dụng phương pháp điều chỉnh điểm thủ công. Toàn bộ tấm môi trên được thiết kế như một khung chống biến dạng. Tấm môi trên có thể được điều chỉnh lên và xuống trong phạm vi 0-80mm. Bộ điều chỉnh máy đo quay số có thể điều chỉnh tinh xảo mở môi cục bộ, do đó chiều rộng giấy có thể được điều chỉnh trong phạm vi cho phép. Bằng cách điều chỉnh tốc độ dòng trả về của ống hình nón và tấm môi nhỏ thẳng đứng để điều chỉnh chênh lệch định lượng ngang, nếu điều chỉnh là chính xác và điều chỉnh quá trình là phù hợp, chênh lệch định lượng ngang có thể được kiểm soát trong phạm vi ± 1,5%.
Tấm môi dưới được thiết kế như một cấu trúc khung tích phân để ngăn ngừa biến dạng và tấm môi dưới được cố định.
Spray Ống: Được làm bằng thép không gỉ, và vòi phun là một vòi phun đặc biệt.
Lối đi: Để tạo điều kiện thuận lợi cho việc điều chỉnh tấm môi trên, một lối đi được cung cấp trước hộp lưu lượng. Bảng đi bộ, thang cuốn và lan can đều được làm bằng vật liệu bằng thép không gỉ.
