Máy giấy cảm nhận cảm biến điều khiển bằng vải

Cảm biến tín hiệu là não của hướng dẫn khí nén, bao gồm một trục quay (vách ngăn, con lăn, bàn xoay) tiếp xúc với vải nỉ và van không khí điều khiển luồng không khí nén. Cảm biến hướng dẫn của Sun Hong phù hợp cho các máy giấy với tốc độ khác nhau từ 20m/phút đến 2000m/phút. Chúng tôi cung cấp ba vật liệu: đồng, thép không gỉ và nhôm, và các bộ phận chính được làm bằng vật liệu chống hao mòn.

Nguyên tắc làm việc của  cảm biến tín hiệu Feel & Fabric

Không khí nén từ đường ống đi vào van điều khiển sau khi áp suất được điều chỉnh bởi van giảm áp. Khi lưới được dịch chuyển sang bên phải, trục cũng di chuyển sang bên phải với Feel & Fabric. Điều này làm giảm sức căng của lò xo, làm tăng áp suất của van chuyển mạch và giảm áp suất ở phía bên kia, gây ra sự chênh lệch áp suất giữa hai đầu của xi lanh bộ truyền động, đẩy pít -tông và lái con lăn dẫn hướng về phía trước, điều chỉnh cảm giác & vải sang trái. Ngược lại, khi Feel & Fabric di chuyển quá nhiều sang bên trái, trục cũng di chuyển sang bên trái, làm tăng sự căng thẳng của lò xo. Áp suất của van chuyển mạch giảm và áp suất ở phía bên kia tăng lên, khiến bộ truyền động điều khiển con lăn dẫn hướng đi về phía sau, điều chỉnh cảm giác & vải ở bên phải.

Hộp kiểm soát khí nén

Các loại hướng dẫn khác nhau có thể được chọn dựa trên nhiệt độ khác nhau và vị trí sử dụng (như khu vực khô hoặc ẩm ướt). Hướng dẫn khác nhau cũng có thể được trang bị các hộp điều khiển khí nén khác nhau.

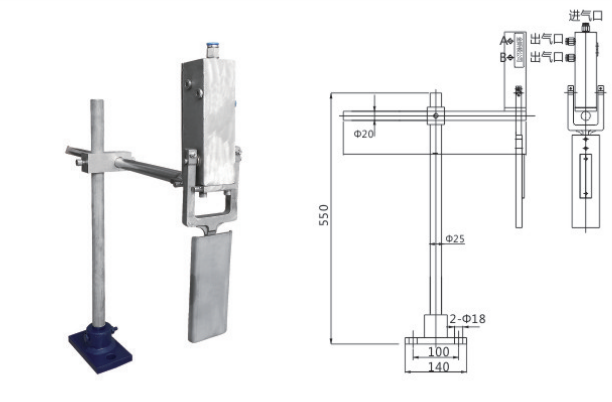

Tham số công nghệ của một trong các mô hình cảm biến tín hiệu của chúng tôi

Mô hình: XV



1. Vật liệu cơ thể van: Thép không gỉ

2. Tốc độ áp dụng: 50-1200m/phút

3. Áp suất không khí: 0,2-0.3MPa

4. Tiêu thụ khí: 1000 lít/giờ

5. Offset vách ngăn bằng thép không gỉ: 18 °

6. Nhiệt độ làm việc: -30-150 độ Celsius 7. Góc hiệu chỉnh: ≤ 10 °
