Khớp quay nhiều đoạn

Khớp quay nhiều đoạn

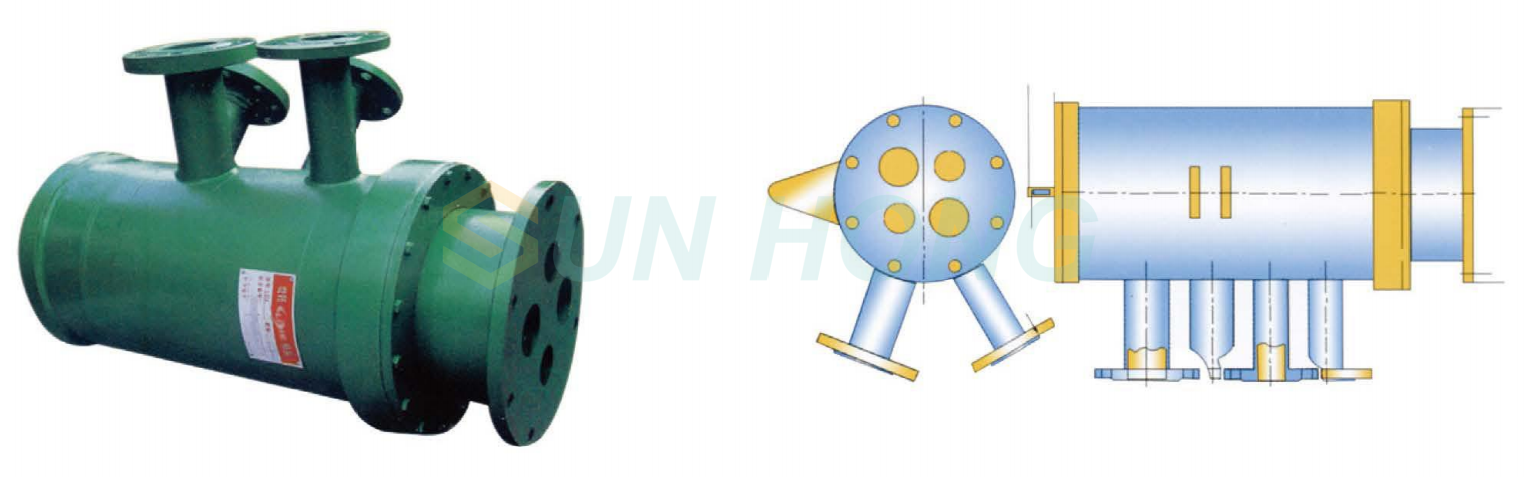

Khớp quay nhiều đoạn là thiết bị bịt kín cơ học kết nối các đường ống cố định và các bộ phận quay, chủ yếu được chia thành các loại mạch đơn, mạch kép và nhiều đoạn. Khớp quay nhiều đoạn được chia thành thủy lực, áp suất cao tốc độ thấp, áp suất cao tốc độ cao và các loại khác.

Sự khác biệt của khớp quay đơn và nhiều đoạn

Đường dẫn đơn: Đây là dạng cơ bản nhất, chỉ có một đường dẫn chất lỏng độc lập bên trong. Nó chịu trách nhiệm truyền môi trường giữa đầu cố định và đầu quay. Cấu trúc tương đối đơn giản và phù hợp với các tình huống chỉ cần truyền một phương tiện duy nhất, chẳng hạn như cung cấp nước tuần hoàn cho các con lăn làm mát.

Nhiều đường dẫn: Bên trong chứa hai hoặc nhiều đường dẫn chất lỏng được cách ly hoàn toàn. Các đoạn này có thể đồng thời truyền các phương tiện khác nhau (chẳng hạn như đầu vào và đầu ra, đầu vào và đầu ra) mà không gây nhiễu lẫn nhau. Khớp quay nhiều đoạn có cấu trúc phức tạp và yêu cầu độ chính xác xử lý cao và thường được sử dụng trong các thiết bị phức tạp đòi hỏi phải trao đổi nhiều chất lỏng đồng thời, chẳng hạn như máy in nhiều màu và bệ quay thủy lực phức tạp.

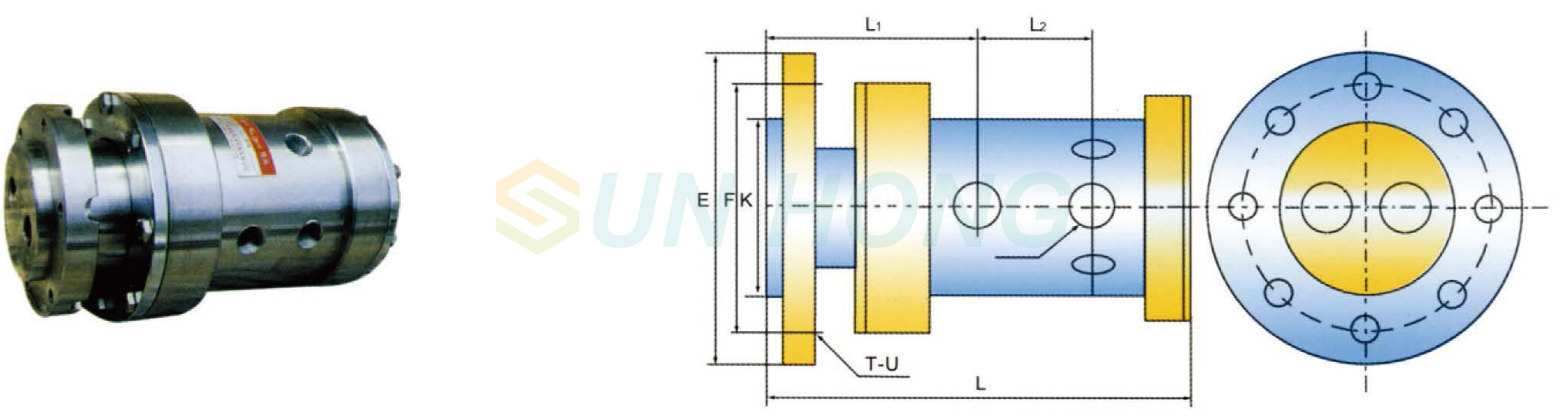

Khớp quay hai đoạn

Chất lỏng áp dụng: nước làm mát, nước nóng, nước lạnh, khí nén Đường dẫn luồng: 2 chiều (có cổng kết nối bộ mã hóa) Nhiệt độ tối đa: 120°C Áp suất tối đa: 4.0MPa Tốc độ tối đa: 5 vòng/phút Bộ chuyển đổi áp dụng: 15-40T

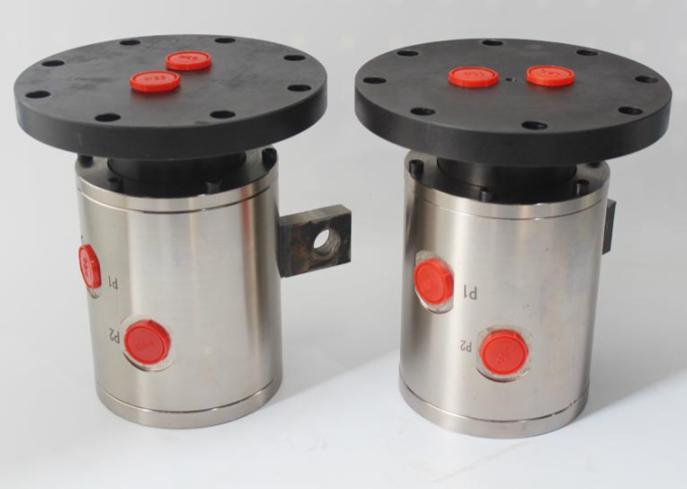

Khớp quay bốn đoạn

Chất lỏng áp dụng: nước làm mát, nước nóng, nước lạnh, khí nén Đường dẫn luồng: 4 chiều (có cổng kết nối bộ mã hóa) Nhiệt độ tối đa: 120°C Áp suất tối đa: 4.0MPa Tốc độ tối đa: 5 vòng/phút Bộ chuyển đổi áp dụng: 25-120T

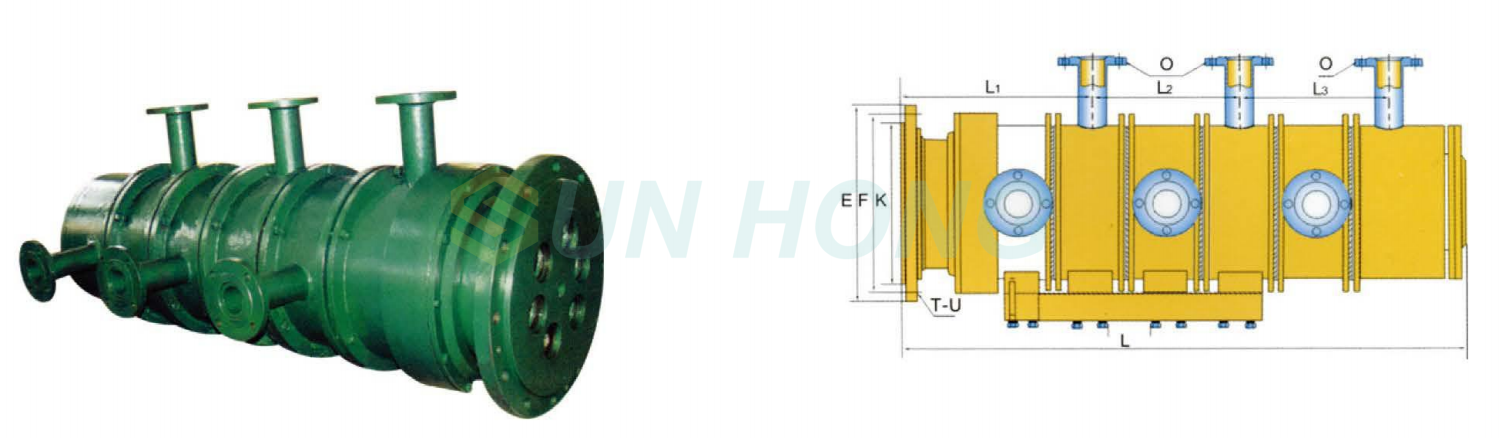

Chất lỏng áp dụng: nước làm mát, nước nóng, nước lạnh, khí nén Đường dẫn luồng: 2-8way (có cổng kết nối bộ mã hóa) Nhiệt độ tối đa: 120°C Áp suất tối đa: 3.0MPa Tốc độ tối đa: 5 vòng/phút Bộ chuyển đổi áp dụng: 20-210T
