Bạn có biết Dandy Roll là gì không?

Dandy Roll là gì ?

Con lăn dandy là một con lăn rỗng nhẹ được bọc trong lưới đồng hoặc thép không gỉ, thường được lắp đặt trên bề mặt vải đã định hình sau hai hoặc ba hộp hút chân không đầu tiên. Cuộn dandy có khả năng trang trí bề mặt giấy và tạo cho nó những hình mờ cần thiết; Cải thiện tính đồng nhất của giấy; Ngoài ra, con lăn hoàn thiện còn có thể đóng vai trò phá hủy và loại bỏ bong bóng trong màng giấy.

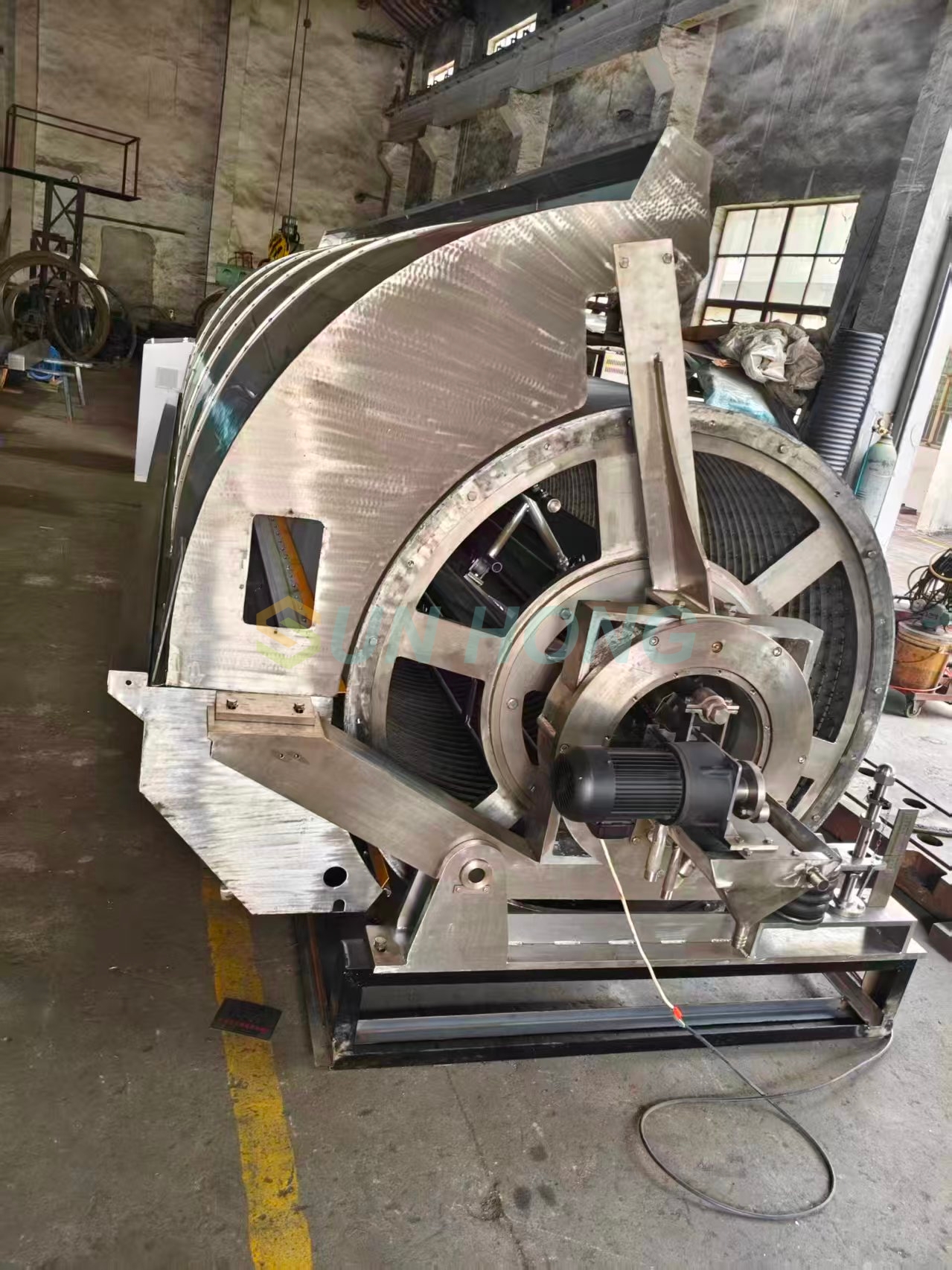

Cấu trúc của Dandy Roll

◆ Thân lăn Dandy

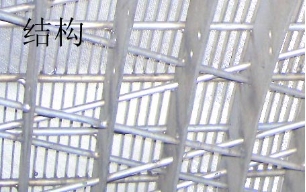

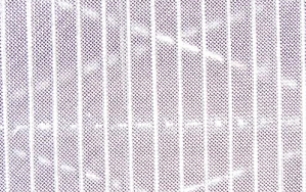

Thân cuộn dandy là loại trục có bề rộng bề mặt: khoảng cách tâm ổ trục trừ 400 mm. Thân con lăn được làm hoàn toàn bằng vật liệu thép không gỉ, keel được làm bằng dây thép không gỉ chéo Ø 4, dây thép không gỉ nằm ngang Ø 5 và vòng gia cố ở giữa. Độ dày tấm là 2 mm, và dải thép bên ngoài được quấn và hàn xoắn ốc thẳng đứng 1,2 × 7, nhờ đó cải thiện độ cứng và tốc độ mở lỗ của thân con lăn và tạo điều kiện cho việc khử nước và làm sạch. Sau khi hàn, phương pháp rung và xử lý nhiệt được sử dụng để loại bỏ ứng suất hàn đảm bảo không xảy ra biến dạng trong quá trình sản xuất và sử dụng. Sau đó, nó được nghiền thô và nghiền mịn, và được bọc bằng lưới thép không gỉ 316L 40 lưới. Cấu trúc này không dễ bị lỏng lẻo và có độ cứng chắc, thích hợp để sản xuất con lăn có đường kính lớn và chiều rộng bề mặt dài. Để đáp ứng nhu cầu hiện nay về máy giấy khổ rộng và tốc độ cao.

◆ ống xả

Ống phun hơi nước được lắp đặt bên trong thân cuộn dandy, có đường kính lỗ 1 mm, lỗ đôi hàng, khoảng cách hàng 3 mm và khoảng cách lỗ 6 mm. Áp suất sử dụng hơi nước là 0,1 MPa (1-2kgf/c ㎡) hoặc được xác định theo yêu cầu của quy trình và hướng phun có thể được điều chỉnh thành 45°.

◆ Bể chứa nước

Bể tiếp nhận nước được làm bằng vật liệu thép không gỉ và nằm bên trong thân con lăn hình mờ. Để tiếp nhận hiệu quả các giọt nước bắn ra từ ống phun nước chuyển động áp suất cao, khu vực tiếp nhận nước ở một bên của bể tiếp nhận nước được mở rộng và sử dụng kiểu lắp ráp và tháo rời khoang bên trong.

◆ Nối vỏ hộp số

Được sử dụng để kết nối thân cuộn với khớp nối truyền động, ống phun, rãnh tiếp nước và ống phun di chuyển áp suất cao bên trong thân con lăn được cố định ở phía truyền và đều nằm trên ổ trục của bộ phận này; Để thuận tiện cho việc bốc dỡ, khi nâng cuộn vải sang trọng, bạn chỉ cần tháo mặt bích khớp nối đa năng ở nắp cuối.

◆ Thiết bị nâng

Việc nâng và hạ cuộn dandy được thực hiện bằng lốp hơi dạng sóng của bộ phận này. Thông thường, khoảng cách ép bề mặt lưới là 5-15 mm, được xác định bởi quy trình tùy theo các loại giấy và điều kiện định lượng khác nhau.

◆ Thiết bị giới hạn

Dùng để giới hạn khoảng cách giữa cuộn vải và vải định hình khi nâng lên hạ xuống, điều chỉnh bằng đai ốc; Trong quá trình hoạt động bình thường, khung ổ lăn dandy được đỡ bởi đai ốc bên dưới đảm bảo khoảng cách mà con lăn dandy ấn xuống; Khi dừng máy, nhấc cuộn lốp khí nén ra khỏi bề mặt lưới, dùng đai ốc để giới hạn khung chịu lực trong phạm vi hành trình của lốp khí nén và khóa lại bằng ghim.

◆ Nắp kết nối nước

Thiết bị này phục vụ hai mục đích: thứ nhất, khi con lăn quay với tốc độ cao, lực ly tâm sẽ ném những giọt nước từ bề mặt con lăn về phía lớp vỏ ngoài tiếp nhận nước; Thứ hai, có ba máy cạo nước có thể chảy các sợi mịn và phun nước từ bề mặt con lăn vào thùng nhận nước và xả chúng ra.

◆ Hệ thống khí nén

Hộp khí nén được trang bị van giảm áp, van định hướng điện từ và van định hướng thủ công. Khí nén bên ngoài được kết nối để điều chỉnh áp suất và van định hướng điều khiển sự tăng giảm của lốp khí nén. Áp suất vận hành là 0,3MPa (2 ~ 6kgf/c ㎡).

◆ Ống phun nước di chuyển áp suất cao

Di chuyển các ống phun nước áp lực cao vào bên trong con lăn, bố trí các vòi phun cách nhau 60mm, sử dụng các vòi phun hình kim làm bằng thép không gỉ chất lượng cao và vật liệu gốm cứng composite; Để tránh tắc nghẽn vòi phun, bộ lọc 100 lưới được lắp đặt ở đầu vào; Yêu cầu áp lực nước: 0,3MPa (3-8kgf/c ㎡), hành trình xoay: ± 40mm, tần số chuyển động qua lại: 10 lần/phút, góc phun có thể điều chỉnh; Thiết bị truyền động sử dụng bộ giảm tốc vi mô và công suất động cơ 180W.

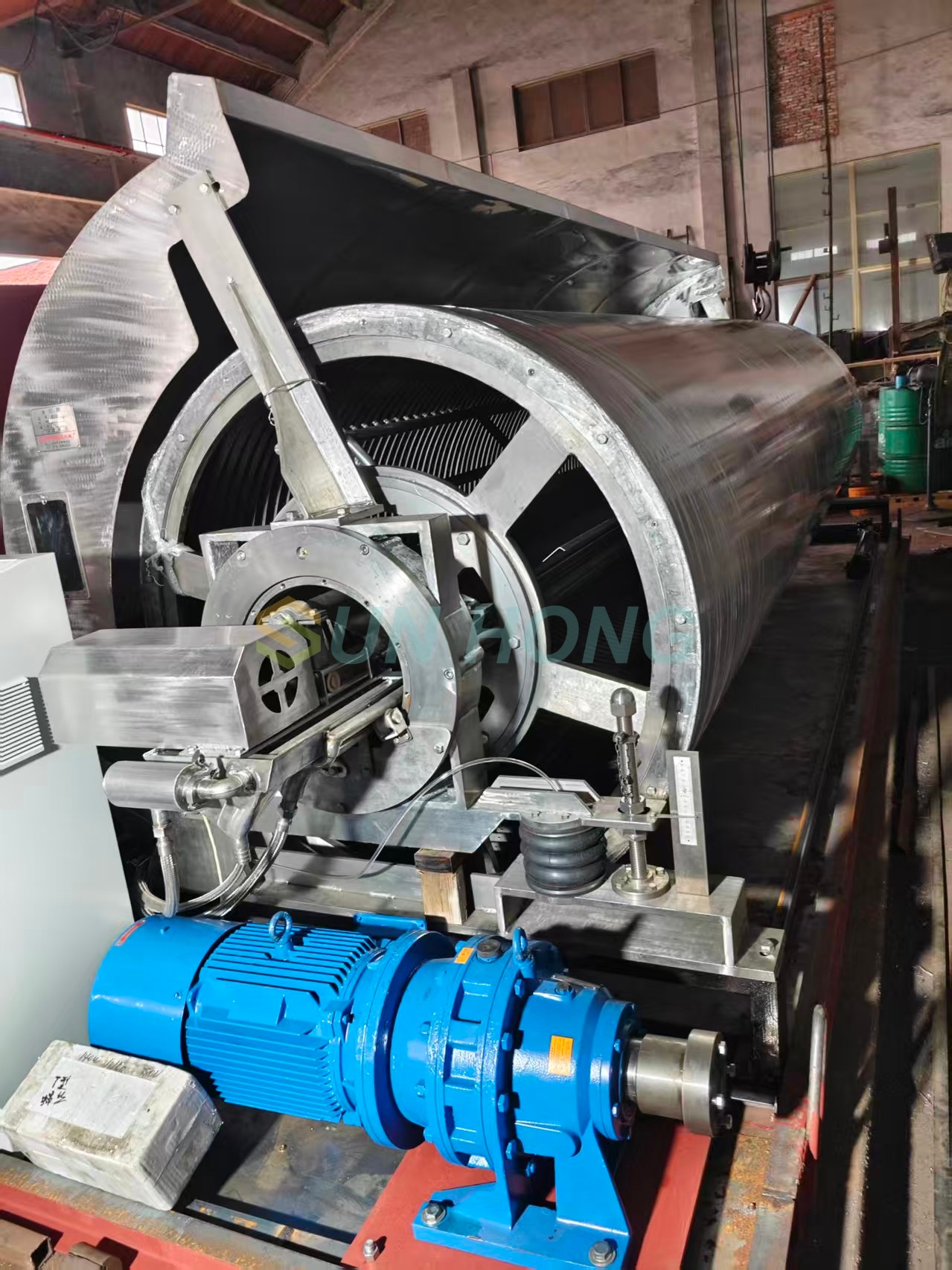

◆ Bộ phận truyền tải

Được trang bị độc lập với một điểm truyền, sử dụng điều chỉnh tốc độ của bộ biến tần, giảm tốc bánh răng tròn, đầu ra chung và con lăn hình mờ có thể tăng giảm tự do.

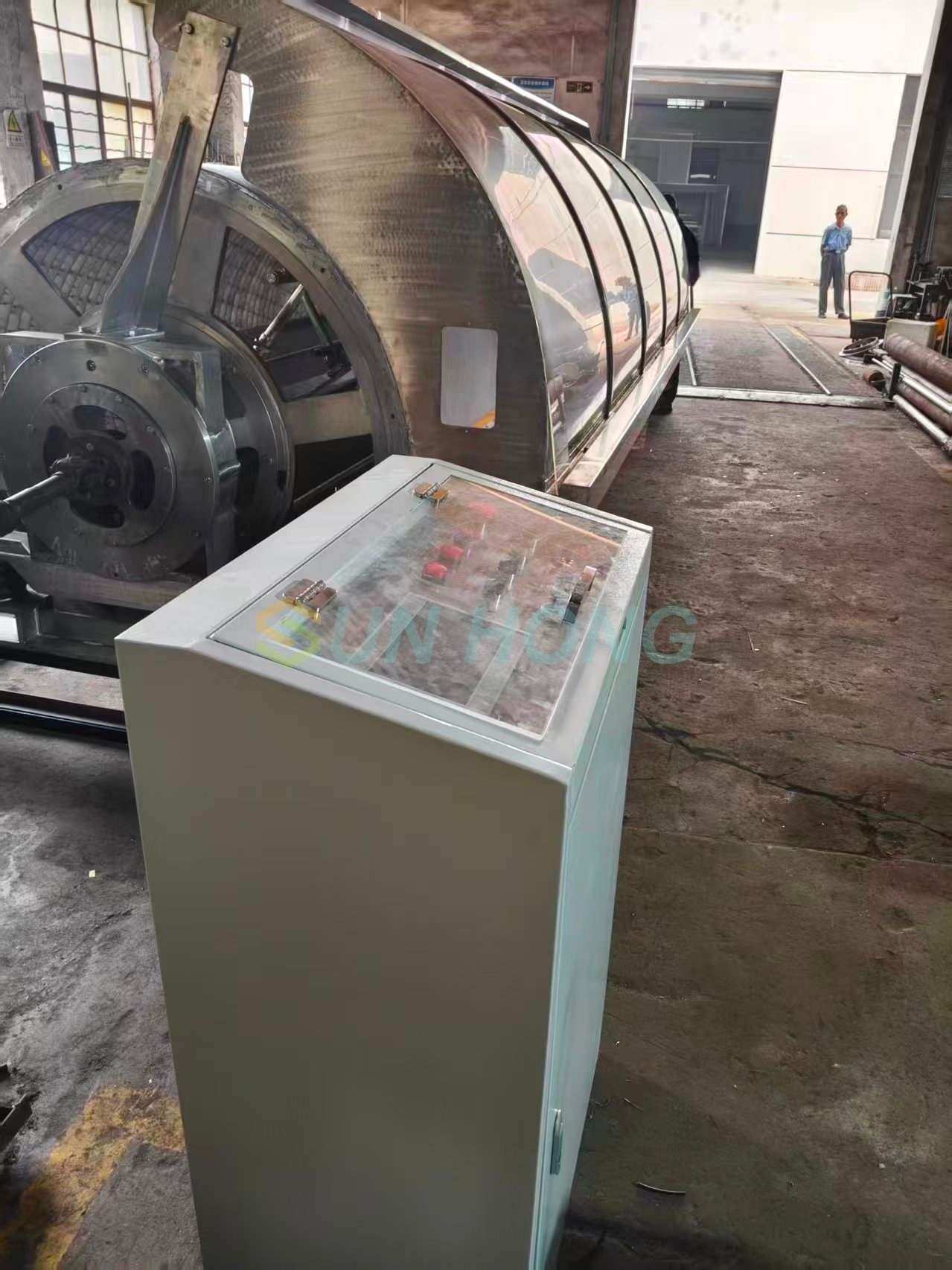

◆ Hộp điều khiển điện

Một điểm truyền dẫn duy nhất, điều chỉnh tốc độ chuyển đổi tần số đồng bộ với máy giấy, có cấu hình cụ thể như sau:

1. Đầu vào tín hiệu điều khiển tốc độ, hiển thị tốc độ;

2. Điều khiển, hiển thị đầu ra, tốc độ bằng tay hoặc tự động;

3. Tự động nâng con lăn (khi dừng hoặc khi chênh lệch tốc độ giữa máy và máy giấy quá lớn).
