Bạn có biết chức năng của cuộn ghế hút chân không?

Cuộn ghế hút v acuum trên máy giấy chủ yếu được khử nước bằng lực hút chân không. Ưu điểm của nó bao gồm vận hành dễ dàng, tốc độ khử nước cao, độ mài mòn tối thiểu của vải định hình và nạp giấy thuận tiện. Việc sử dụng cuộn giấy hút trong máy giấy có thể làm tăng độ khô của tờ giấy ướt lên trên 20%, trong khi máy giấy tốc độ cao có thể đạt được 27%.

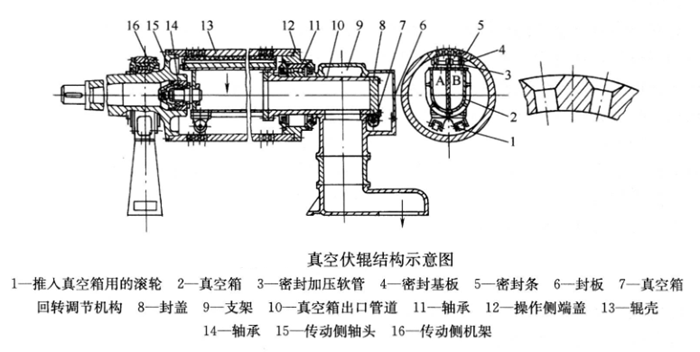

Cuộn ghế hút bao gồm hai thành phần chính: buồng chân không và vỏ cuộn. Vỏ cuộn thường được làm bằng thép không gỉ 304/316. Các lỗ tiếp xúc giữa vỏ và vải định hình đều là các lỗ tròn chìm. Lỗ tròn bên trong nhỏ và bên ngoài lớn để thuận tiện cho việc hút và đẩy nước trắng. Để phát huy hết chức năng của cuộn ghế hút chân không, cần thường xuyên giữ gìn vệ sinh sạch sẽ các lỗ trên vỏ cuộn. Để đáp ứng nhu cầu tạo hình thay thế vải, cuộn ghế hút chân không có thể được thiết kế như một công xôn, và trong quá trình sản xuất bình thường, hai đầu của nó vẫn được đỡ trên ghế chịu lực.

Nguyên lý khử nước của cuộn ghế hút chân không tương tự như nguyên lý của hộp hút chân không . Cuộn ghế hút chân không được khử nước thông qua buồng chân không bên trong và cường độ khử nước của nó chủ yếu phụ thuộc vào mức độ chân không bên trong buồng chân không. Thời gian khử nước và lượng không khí đi qua giấy ướt chỉ là yếu tố phụ. Việc tăng độ chân không có tác động đáng kể đến khả năng khử nước của con lăn, chẳng hạn như độ chân không tăng 5,3kPa, có thể làm tăng độ khô lên 1% -1,5%. Thời gian khử nước trên con lăn rất ngắn.

Khi tốc độ máy giấy thấp, nước và không khí đi vào cuộn và đi vào buồng chân không cuộn. Trong trường hợp này phải sử dụng hệ thống tách hơi nước để tách không khí và nước để nước trắng không lọt vào hệ thống tạo chân không.

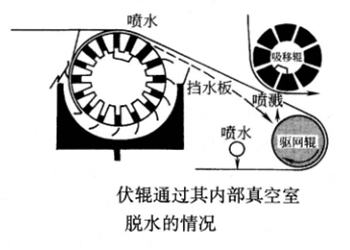

Ở tốc độ cao hơn, phần lớn hơi ẩm thoát ra từ giấy ướt không có thời gian đi vào buồng chân không bên trong con lăn. Thông thường, 70%-80% hơi ẩm đọng lại ở các lỗ nhỏ trên bề mặt con lăn hoặc trong lưới của vải định hình.

Tốc độ máy giấy càng cao thì lượng nước vào buồng chân không càng ít. Hơi ẩm còn sót lại trong lỗ cuộn bị đẩy ra ngoài bởi luồng không khí tốc độ cao lao vào lỗ nhỏ vào thời điểm lỗ cuộn đi qua hộp chân không. Vì vậy, cần lắp đặt khay nước trắng và tấm chắn nước cho lô ép để tránh nước văng ra ngoài quay trở lại mặt vào của khu vực chia lưới giữa lô ép và vải định hình hoặc bắn lên lô dẫn động qua khay nước trắng.

Cuộn ghế hút chân không thường được sử dụng là loại buồng đơn, nhưng cũng có loại buồng đôi và buồng ba.

Phạm vi sử dụng cho mức độ chân không của cuộn ghế hút là 46-74kPa. Khi lắp một lớp keo mềm phủ con lăn phía trên vào cuộn ghế hút, độ kín của màng giấy ướt có thể tăng lên. Khi tốc độ máy giấy cao hơn 200m/phút, nên lắp đặt cuộn trên được bọc bằng ống thép (có độ cứng 30-35 độ Shore) để cải thiện độ chân không và khả năng khử nước của cuộn trên. Áp suất đường giữa các con lăn là 981-1960N/m. Phía trên lối vào của cuộn trên phải có thiết bị phun nước.

Sau khi tốc độ của máy giấy vượt quá 400m/phút, cần tăng cường hơn nữa quá trình khử nước của cuộn giấy, để độ khô của màng giấy sau khi cuộn đạt 20% -22%, nhằm dẫn hướng màng giấy từ cuộn đến phần ép một cách trơn tru. Tốt nhất nên tăng độ chân không của con lăn lên 60-75kPa cho mục đích này.

Việc tăng mức độ chân không trên cuộn hút kiểu buồng đơn sẽ làm tăng đáng kể mức tiêu thụ điện năng của bơm chân không cần thiết cho con lăn. Sử dụng cuộn hút nhiều buồng thay vì cuộn hút một buồng, nghĩa là sử dụng một số buồng chân không hẹp hơn với độ chân không tăng dần để thay thế buồng chân không cao rộng hơn, có thể đạt được hiệu quả khử nước tương tự đồng thời tiết kiệm điện năng tiêu thụ của bơm chân không.

Cấu tạo của cuộn ghế hút nhiều buồng tương đối phức tạp và có đường kính lớn, thường được sử dụng trong các máy giấy cỡ lớn. Buồng chân không đầu tiên của cuộn ghế hút buồng đôi có chiều rộng hút nước 150-250mm và độ chân không 50-55kPa; Buồng thứ hai rộng 100-150mm và có độ chân không 70-75kPa. Độ chân không của mỗi buồng trên cuộn ghế hút ba buồng thường là 20-30, 40-50 và 70-80 kPa. Chiều rộng hút của cuộn ghế hút một buồng thường không lớn hơn 230mm. Tổng chiều rộng hút của cuộn ghế hút nhiều buồng không lớn hơn 400mm.
